Zener Diyotlar - Tekil

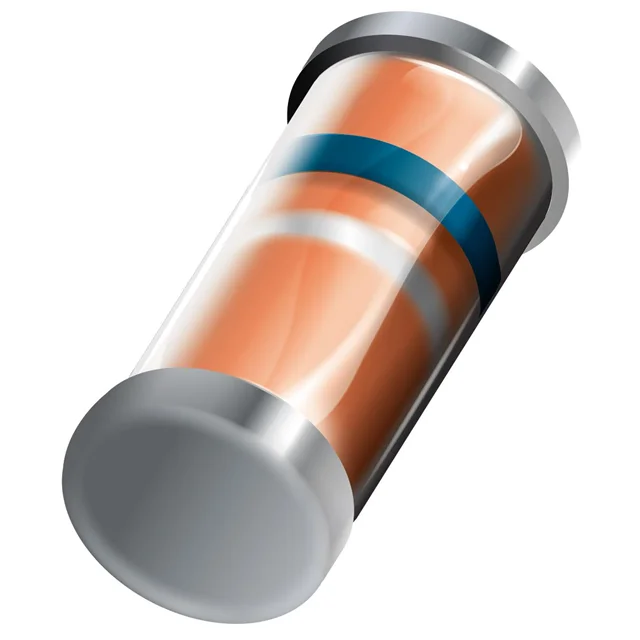

ZM4746A L0G
DIODE ZENER 18V 1W MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4746A
ZM4746A L0G Hakkında
ZM4746A L0G, Taiwan Semiconductor tarafından üretilen 18V nominal voltajlı Zener diyottur. 1W güç kapasitesi ile orta güçlü uygulamalarda voltaj regülasyonu ve over-voltage koruması sağlar. Surface mount MELF (DO-213AB) paketinde sunulan bu bileşen, 5 µA ters sızıntı akımı ve 20 Ohm maksimum empedans değerleri ile kararlı çalışma performansı sunar. -55°C ile 175°C arası çalışma sıcaklık aralığında güvenilir şekilde çalışır. Anahtarlama devreleri, güç kaynakları, sinyal koruması ve voltaj referans uygulamalarında yaygın olarak kullanılır. ±5% voltaj toleransı ile hassas regülasyon gerektiren tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 13.7 V |
| Impedance (Max) (Zzt) | 20 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | MELF |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 18 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
