Zener Diyotlar - Tekil

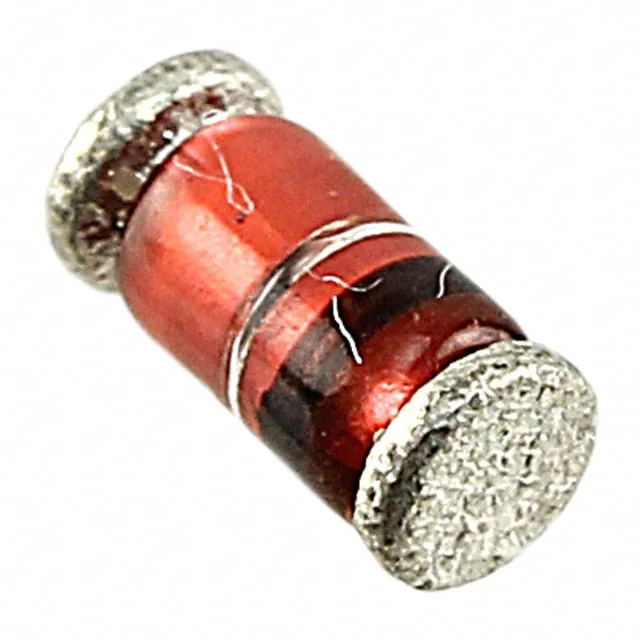

ZM4744A-GS08
DIODE ZENER 15V 1W DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4744A
ZM4744A-GS08 Hakkında
ZM4744A-GS08, Vishay tarafından üretilen 15V nominal gerilim değerine sahip 1W güç kapasiteli Zener diyottur. DO-213AB (MELF) cam paketlemede sunulan bu bileşen, voltaj regülasyonu ve aşırı gerilim koruması uygulamalarında kullanılır. 5 µA ters sızıntı akımı ve 14 Ohm maksimum empedans ile karakterize edilen komponent, ±5% tolerans sınırları içerisinde üretilir. Surface mount montaj özelliği ile modern PCB tasarımlarına uyumludur. Çalışma sıcaklığı 175°C'ye kadar çıkabilen ZM4744A-GS08, referans kaynakları, koruma devreleri ve voltaj clipping uygulamalarında tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 5 µA @ 11.4 V |
| Impedance (Max) (Zzt) | 14 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
