Zener Diyotlar - Tekil
ZM4740A-GS18
DIODE ZENER 10V 1W DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4740A
ZM4740A-GS18 Hakkında

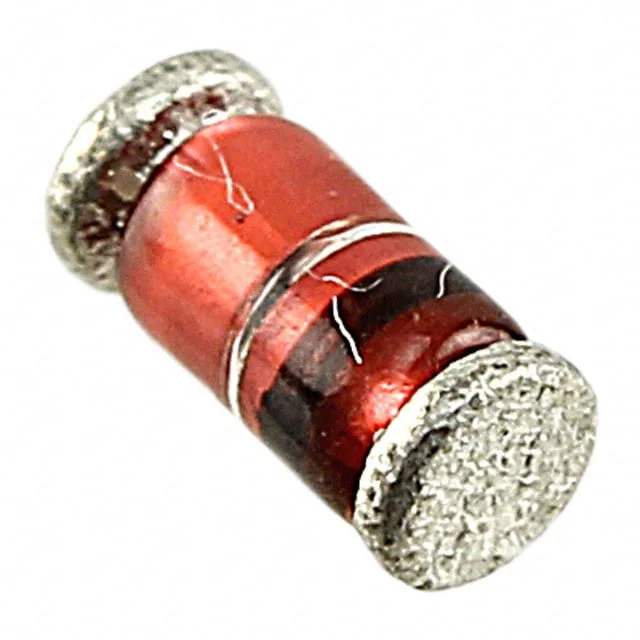

ZM4740A-GS18, Vishay tarafından üretilen 10V nominal değerine sahip 1W güçte bir zener diyottur. Surface mount teknolojisi ile tasarlanmış olup, DO-213AB (MELF) cam kapsüle paketlenmiştir. Maksimum 7 Ohm impedansa ve ±5% gerilim toleransına sahiptir. 7.6V'de 10 µA reverse leakage akımı karakteristiğine haydadır. -55°C ile +175°C işletme sıcaklık aralığında çalışabilmektedir. Voltaj düzenlemesi, koruma devreleri ve referans uygulamalarında kullanılır. SMD montajı sayesinde kompakt PCB tasarımlarına uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 7.6 V |
| Impedance (Max) (Zzt) | 7 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
