Zener Diyotlar - Tekil

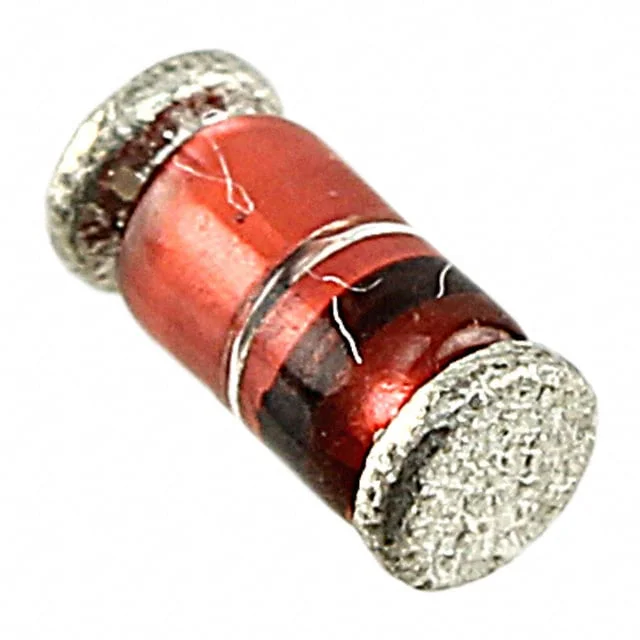

ZM4740A-GS08
DIODE ZENER 10V 1W DO213AB
- Üretici
- Vishay
- Paket/Kılıf
- DO-213AB
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- ZM4740A
ZM4740A-GS08 Hakkında
Vishay ZM4740A-GS08, 10V nominal zener voltajında çalışan 1W güç kapasiteli surface mount zener diyottur. DO-213AB (MELF) cam kaplı pakette sunulan bu bileşen, voltaj regülasyonu ve aşırı voltaj koruması uygulamalarında kullanılır. ±5% voltaj toleransı ile belirli bir referans gerilim sağlar. 7Ω maksimum empedans ve 10µA ters yönde sızıntı akımı özellikleriyle, hassas güç kaynakları, analog devreler ve koruma devreleri tasarımlarında tercih edilir. Kompakt yapısı, yüksek frekanslı uygulamalarda ve sınırlı PCB alanı olan tasarımlarda avantaj sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 7.6 V |
| Impedance (Max) (Zzt) | 7 Ohms |
| Mounting Type | Surface Mount |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | DO-213AB |
| Tolerance | ±5% |
| Voltage - Zener (Nom) (Vz) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
