Transistörler - Bipolar (BJT) - Diziler

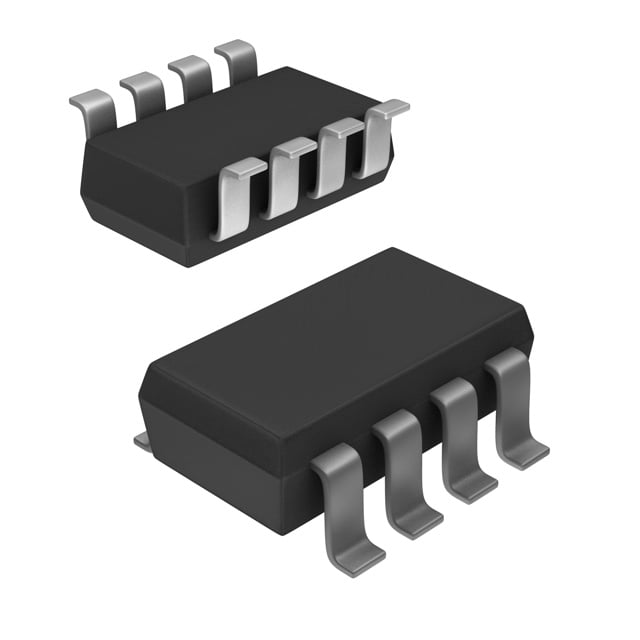

ZHB6792TC
TRANS 2NPN/2PNP 70V 1A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-223-8
- Seri / Aile Numarası
- ZHB6792TC
ZHB6792TC Hakkında
ZHB6792TC, Diodes Incorporated tarafından üretilen entegre transistör dizisidir. 2 adet NPN ve 2 adet PNP transistöründen oluşan H-Bridge konfigürasyonunda tasarlanmıştır. 70V maksimum collector-emitter voltajı ve 1A maksimum collector akımı ile orta güçlü uygulamalara uygundur. 100MHz transition frequency, 300 minimum DC current gain ve 750mV maksimum saturation voltajı özellikleri sunar. Surface Mount SOT-223-8 paketinde sunulan bu bileşen, motor kontrol devreleri, anahtarlama uygulamaları ve push-pull çıkış yapılarında kullanılır. -55°C ile +150°C arasında çalışabilir ve 1.25W maksimum güç tüketimi yapar. Kompakt boyutu ve entegre yapısı, tasarım alanı sınırlı uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 100mA, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-223-8 |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | SM8 |
| Transistor Type | 2 NPN, 2 PNP (H-Bridge) |
| Vce Saturation (Max) @ Ib, Ic | 750mV @ 50mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 70V |
