Transistörler - Bipolar (BJT) - Diziler

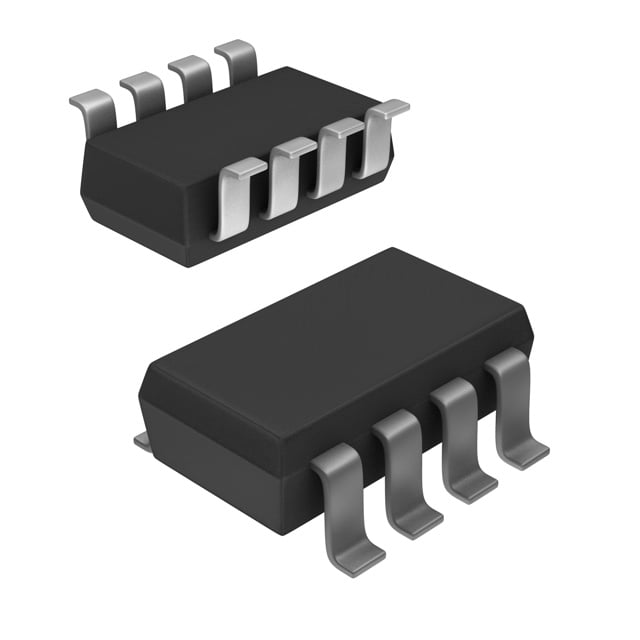

ZHB6790TC
TRANS 2NPN/2PNP 40V 2A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-223-8
- Seri / Aile Numarası
- ZHB6790
ZHB6790TC Hakkında
ZHB6790TC, Diodes Incorporated tarafından üretilen entegre transistör dizisidir. İçerisinde 2 adet NPN ve 2 adet PNP transistör barındıran bu komponent, H-Bridge yapısı için tasarlanmıştır. 40V Collector-Emitter gerilimi ve 2A maksimum kollektör akımı ile motor sürücüleri, anahtarlama uygulamaları ve düşük güçlü kontrol devreleri için kullanılabilir. 750mV satürasyon gerilimi ve 200 minimum DC akım kazancı ile etkili sürülme sağlar. SOT-223-8 paketinde Surface Mount montajı destekler. -55°C ile +150°C arasında çalışır. 100MHz transition frekansı ile hızlı anahtarlama uygulamalarına uygun bir seçenektir. Maksimum 1.25W güç tüketimi ile verimli tasarımlar gerçekleştirilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 1A, 2V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-223-8 |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | SM8 |
| Transistor Type | 2 NPN, 2 PNP (H-Bridge) |
| Vce Saturation (Max) @ Ib, Ic | 750mV @ 50mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
