Transistörler - Bipolar (BJT) - Diziler

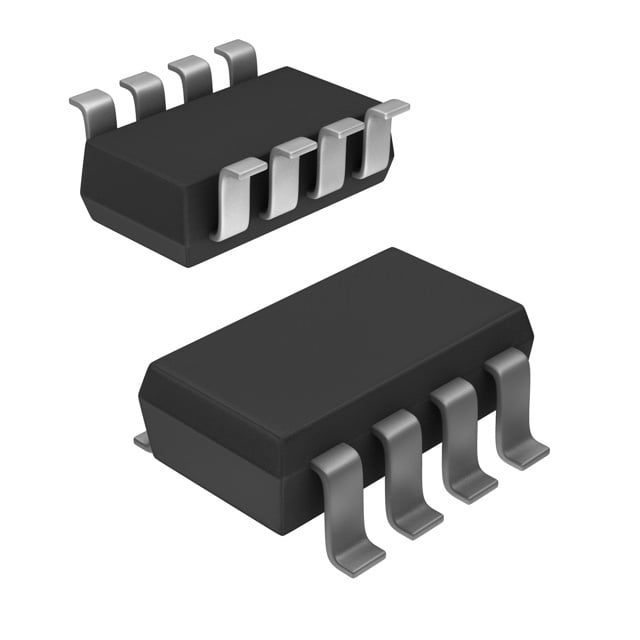

ZHB6718TC
TRANS 2NPN/2PNP 20V 2.5A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-223-8
- Seri / Aile Numarası
- ZHB6718
ZHB6718TC Hakkında
ZHB6718TC, Diodes Incorporated tarafından üretilen yüksek entegrasyonlu transistör dizisidir. SOT-223-8 paketinde 2 adet NPN ve 2 adet PNP transistörü içeren bu komponent, H-Bridge yapısında motor kontrol ve güç yönetimi uygulamalarında kullanılır. Maksimum 2.5A kollektör akımı ve 20V gerilim ile çalışabilen transistörler, 140MHz transition frequency'ye sahiptir. DC current gain değeri 2A, 2V koşullarında minimum 200 olup, doyma gerilimi 200mV'dir. -55°C ile 150°C işletme sıcaklık aralığında güvenilir performans sunar. Motor sürücü devreleri, anahtarlama uygulamaları ve analog amplifikasyon gibi alanlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2.5A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2A, 2V |
| Frequency - Transition | 140MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-223-8 |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | SM8 |
| Transistor Type | 2 NPN, 2 PNP (H-Bridge) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 50mA, 2.5A |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
