Transistörler - Bipolar (BJT) - Diziler

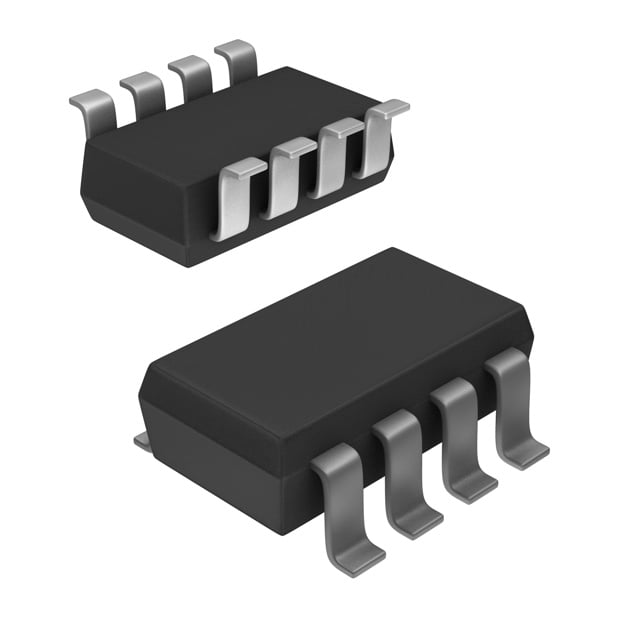

ZHB6718TA
TRANS 2NPN/2PNP 20V 2.5A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- SOT-223-8
- Seri / Aile Numarası
- ZHB6718
ZHB6718TA Hakkında
ZHB6718TA, Diodes Incorporated tarafından üretilen entegre transistör dizisidir. Tek pakette 2 adet NPN ve 2 adet PNP transistörü barındıran H-Bridge yapısı sayesinde motor kontrol, anahtarlama ve güç yönetimi uygulamalarında kullanılır. SOT-223-8 yüzey montajlı paketinde sunulan bu bileşen, maksimum 2.5A kollektör akımı, 20V Vce aralığında çalışabilir. 140MHz geçiş frekansı ve geniş -55°C ~ 150°C sıcaklık aralığı, endüstriyel ve otomotiv uygulamaları için uygun özellikleri sunar. Düşük doyum gerilimi (200mV) ve 200'ün üzerindeki akım kazancı ile verimli anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2.5A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2A, 2V |
| Frequency - Transition | 140MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-223-8 |
| Part Status | Active |
| Power - Max | 1.25W |
| Supplier Device Package | SM8 |
| Transistor Type | 2 NPN, 2 PNP (H-Bridge) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 50mA, 2.5A |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
