Transistörler - Bipolar (BJT) - Diziler

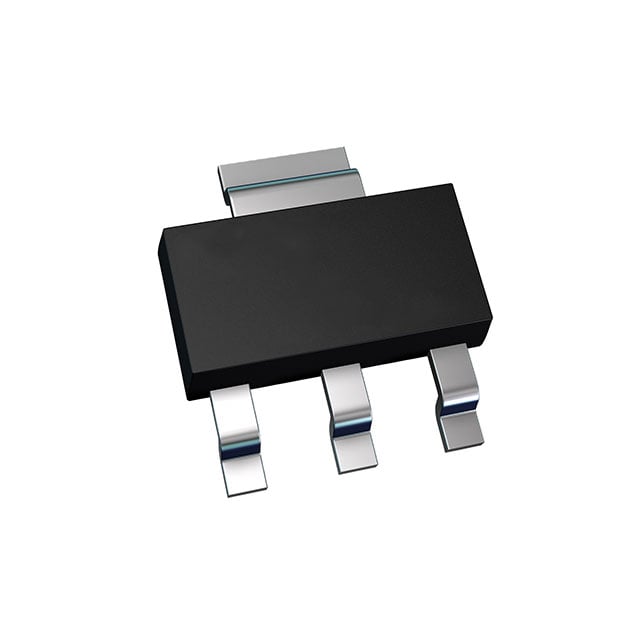

ZDT1147TC
TRANS 2PNP 12V 5A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- ZDT1147TC
ZDT1147TC Hakkında
ZDT1147TC, Diodes Incorporated tarafından üretilen dual PNP transistör dizisidir. SOT-223 yüzey montaj paketinde sunulan bu bileşen, maksimum 5A kolektör akımı ve 12V kolektör-emiter gerilim sınırlaması ile çalışır. 250 minimum DC akım kazancı (hFE) ile karakterize edilen transistör, 115MHz transition frequency'ye sahiptir. 2.75W maksimum güç dağıtım kapasitesi ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 380mV maksimum doyum gerilimi (Vce sat) ile hızlı komütasyon sağlar. İletişim, tüketici elektroniği ve endüstriyel kontrol devrelerinde yer bulur. Kompakt paket tasarımı, yüksek yoğunluklu PCB tasarımlarına elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5A |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 500mA, 2V |
| Frequency - Transition | 115MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Obsolete |
| Power - Max | 2.75W |
| Supplier Device Package | SOT-223-3 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 380mV @ 50mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
