Transistörler - Bipolar (BJT) - Diziler

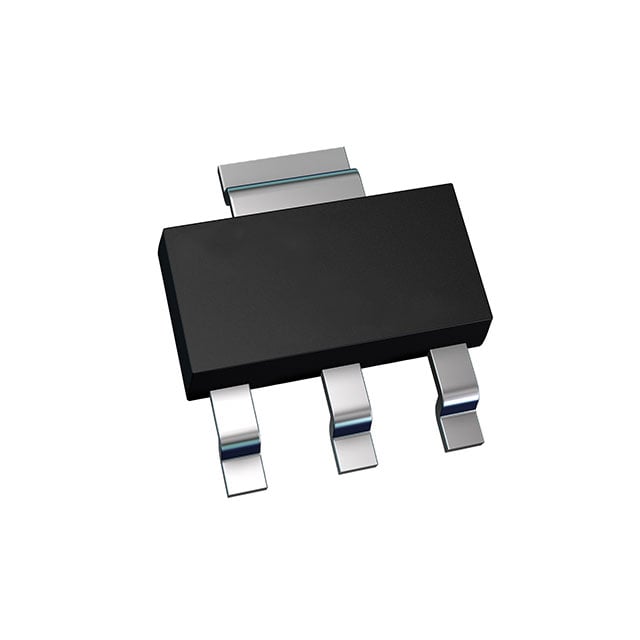

ZDT1147TA
TRANS 2PNP 12V 5A SOT223
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-261-4
- Seri / Aile Numarası
- ZDT1147
ZDT1147TA Hakkında
ZDT1147TA, Diodes Incorporated tarafından üretilen dual PNP transistör dizisidir. Surface mount SOT-223 paketinde sunulan bu komponent, 5A maksimum kolektör akımı ve 12V breakdown voltajı ile çalışır. 250 minimum DC current gain (hFE) ve 115MHz transition frequency özellikleriyle, anahtarlama ve amplifikasyon uygulamalarında kullanılır. 2.75W maksimum güç kapasitesi ile genel sinyal işleme, ses amplifikasyonu, güç yönetimi ve endüstriyel kontrol devrelerinde yer alır. 380mV maksimum doyum voltajı ile verimli anahtarlama performansı sağlar. Not: Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5A |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 500mA, 2V |
| Frequency - Transition | 115MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Obsolete |
| Power - Max | 2.75W |
| Supplier Device Package | SOT-223-3 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 380mV @ 50mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
