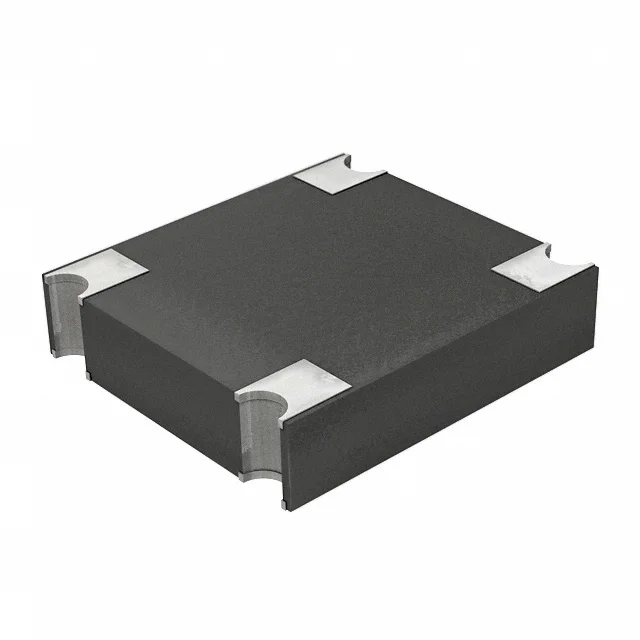

Z4GP206L-HF
BRIDGE RECT 1PHASE 600V 2A ABS
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- Z4GP206L
Z4GP206L-HF Hakkında
Z4GP206L-HF, Comchip Technology tarafından üretilen, tek fazlı bir köprü doğrultucu diyottur. 600 V peak reverse gerilim ve 2 A average rectified akım değerine sahiptir. Surface mount montaj tipinde, 4-SMD no-lead ABS(Z4) paket yapısıyla devre kartı üzerine yerleştirilir. Standart doğrultucu teknolojisi kullanan bu komponent, AC gerilimin DC gerilime çevrilmesi gereken güç giriş katlarında kullanılır. Güç kaynakları, adaptör devreleri, endüstriyel kontrol kartları, tüketici elektroniği ve genel doğrultma uygulamalarında değerlendirilebilir. Maksimum forward voltage değeri 2 A akımda 950 mV, reverse leakage akımı ise 600 V altında 5 µA seviyesindedir. Çalışma junction sıcaklık aralığı -55°C ile 175°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Active |
| Supplier Device Package | ABS(Z4) |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 2 A |
| Voltage - Peak Reverse (Max) | 600 V |
