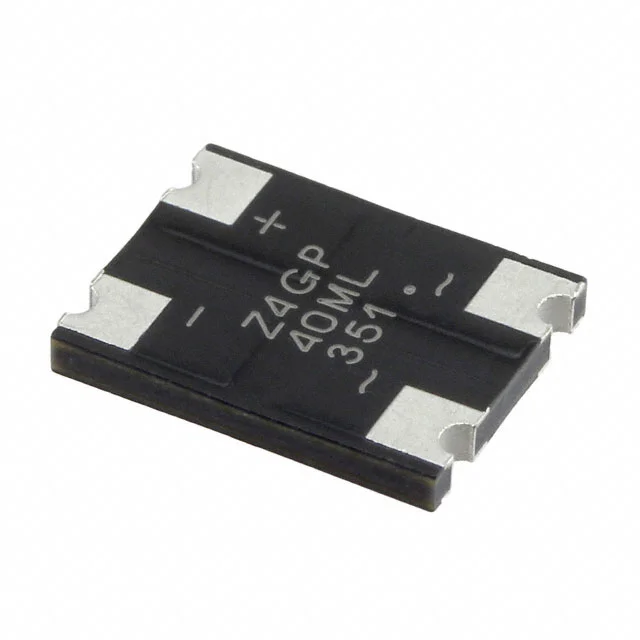

Z4DGP410L-HF
BRIDGE RECT 1PHASE 1KV 4A Z4-D
- Üretici
- Comchip Technology
- Paket/Kılıf
- Z4-D
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- Z4DGP410L
Z4DGP410L-HF Hakkında
Z4DGP410L-HF, Comchip Technology tarafından üretilen, tek fazlı uygulamalar için 1 kV tepe ters gerilim ve 4 A average rectified current değerine sahip bir köprü doğrultucudur. Surface mount montaj yapısına ve Z4-D pakete sahiptir. Standart doğrultucu teknolojisi kullanan bu bileşen, AC gerilimin DC gerilime dönüştürülmesi gereken güç katlarında kullanılır. Güç kaynakları, adaptörler, endüstriyel kontrol kartları, tüketici elektroniği ve genel doğrultma devrelerinde değerlendirilebilir. Bileşen için maksimum forward voltage değeri 4 A akımda 950 mV, reverse leakage değeri ise 1000 V altında 5 µA olarak belirtilmiştir. Çalışma bağlantı noktası sıcaklık aralığı -55°C ile 175°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 4 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | Z4-D |
| Part Status | Active |
| Supplier Device Package | Z4-D |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 4 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
