Zener Diyotlar - Tekil

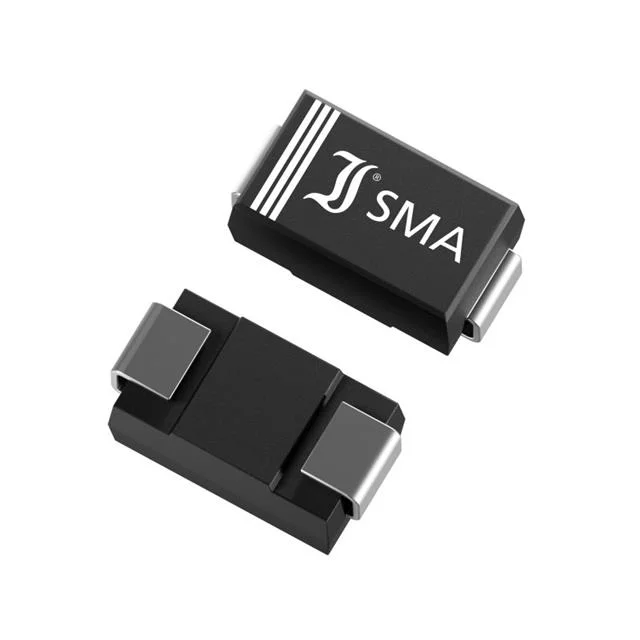

Z1SMA15-AQ
Zener, 15V, 1W, 5%
- Üretici
- DComponents
- Paket/Kılıf
- SMA
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- Z1SMA15
Z1SMA15-AQ Hakkında
Z1SMA15-AQ, DComponents tarafından üretilen 15V nominal değerine sahip surface mount zener diyottur. 1W güç kapasitesi ve ±5% tolerans ile belirtilen voltaj seviyesini stabilize etmek için tasarlanmıştır. DO-214AC (SMA) paketinde sunulan bu bileşen, voltaj regülasyonu, aşırı voltaj koruması ve referans voltaj uygulamalarında kullanılır. 11 Ohm maksimum impedans değeri ile dış devrelere hızlı yanıt verir. -50°C ile 150°C arası geniş çalışma sıcaklık aralığında stabil performans gösterir. 1 µA @ 10V ters kapanma akımı ile düşük sızıntı karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 1 µA @ 10 V |
| Impedance (Max) (Zzt) | 11 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | DO-214AC, SMA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | DO-214AC (SMA) |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 200 mA |
| Voltage - Zener (Nom) (Vz) | 15 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
