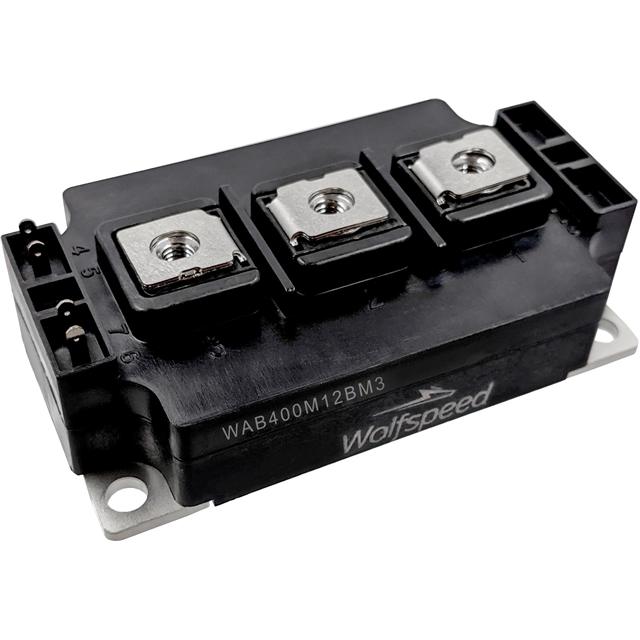

WAB400M12BM3
1200 V, 400 A HALF-BRIDGE MODULE
WAB400M12BM3 Hakkında
WAB400M12BM3, Wolfspeed tarafından üretilen 1200V 400A kapasiteli Half-Bridge MOSFET modülüdür. Silicon Carbide (SiC) teknolojisine dayanan bu transistör modülü, 468A sürekli dren akımı ve 4.25mOhm RDS(on) değeriyle düşük kayıp uygulamalar için tasarlanmıştır. Chassis mount pakette sunulan komponent, -40°C ile 175°C sıcaklık aralığında çalışır. Yüksek voltaj anahtarlama uygulamalarında, endüstriyel güç dönüştürücülerinde, elektrikli araç sürücülerinde ve yenilenebilir enerji sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 468A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1040nC @ 15V |
| Input Capacitance (Ciss) (Max) @ Vds | 29700pF @ 800V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 4.25mOhm @ 400A, 15V |
| Supplier Device Package | Module |
| Vgs(th) (Max) @ Id | 3.6V @ 106mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
