Diyotlar - Köprü Doğrultucular

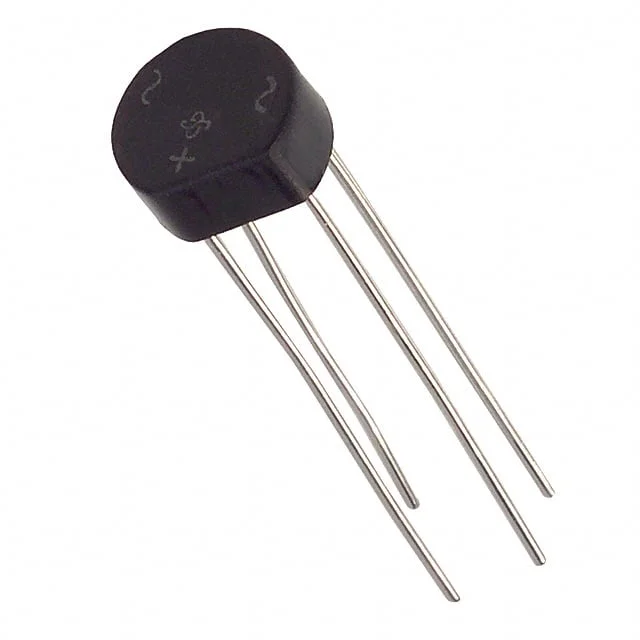

W10G/1
BRIDGE RECT 1PHASE 1KV 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W10G/1
W10G/1 Hakkında
W10G/1, Vishay üreticisine ait tek fazlı bir köprü doğrultucu diyottur. AC gerilimi DC'ye dönüştürmek için kullanılır ve 1.5 A ortalama doğrultulmuş akım, 1 kV peak reverse voltage ve through hole montaj yapısı sunar. WOG paketinde gelir ve 55°C ile 150°C arasında çalışacak şekilde belirtilmiştir. Güç kaynakları, adaptörler, endüstriyel kontrol devreleri ve genel doğrultma uygulamalarında kullanılabilir. Obsolete bir parça olduğu için tasarımda alternatif seçimi yapılırken mevcut stok ve eşdeğerlik bilgileri kontrol edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Obsolete |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
