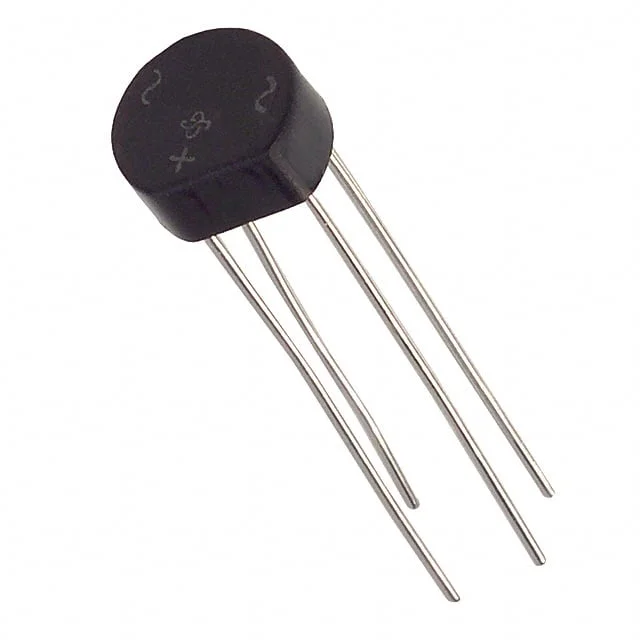

W10G-E4/51
BRIDGE RECT 1PHASE 1KV 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W10G-E4
W10G-E4/51 Hakkında
W10G-E4/51, Vishay tarafından üretilen tek fazlı köprü doğrultucudur. 1kV peak reverse voltage (PIV) ve 1.5A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. WOG package'da sunulan bu komponent, através delik montajı için uygundur. Forward voltage 1A akımda maksimum 1V'dur. Reverse leakage akımı 1000V'da 5µA'dir. -55°C ile 150°C arasında çalışma sıcaklığına sahip olup, AC gücü DC'ye dönüştüren uygulamalarda, güç kaynakları ve endüstriyel elektronik devrelerde kullanılır. Standard teknoloji tabanlı, active durumdaki bu komponent, kesinlikle ihtiyaç duyulan uygulamalar için güvenilir bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
