Diyotlar - Köprü Doğrultucular

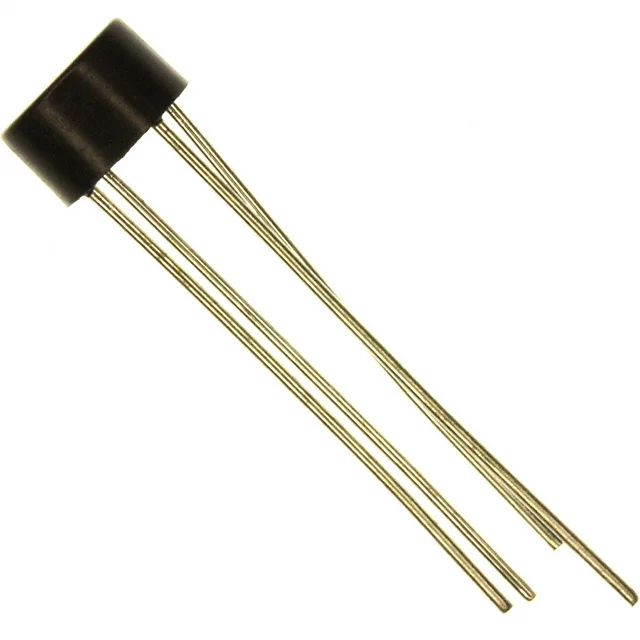

W08M-BP
BRIDGE RECT 1PHASE 800V 1.5A WOM
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W08M
W08M-BP Hakkında
W08M-BP, Micro Commercial Components tarafından üretilen tek faz köprü doğrultucu diyottur. 800V peak reverse voltaj ve 1.5A ortalama doğrultulmuş akım kapasitesi ile AC/DC güç kaynağı uygulamalarında kullanılır. 1V forward voltaj düşüşü ve 5µA reverse leakage akımı özelliğine sahiptir. Through-hole montaj tipi WOM paketinde sunulan bu bileşen, -55°C ile 125°C arasında çalışma sıcaklığı aralığında kullanılabilir. Endüstriyel elektronik, kontrol devreleri ve kompakt güç dönüştürücü tasarımlarında uygulanır. Presyon montaj yöntemi ile PCB'ye monte edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-Circular, WOM |
| Part Status | Obsolete |
| Supplier Device Package | WOM |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1.5 A |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
