Diyotlar - Köprü Doğrultucular

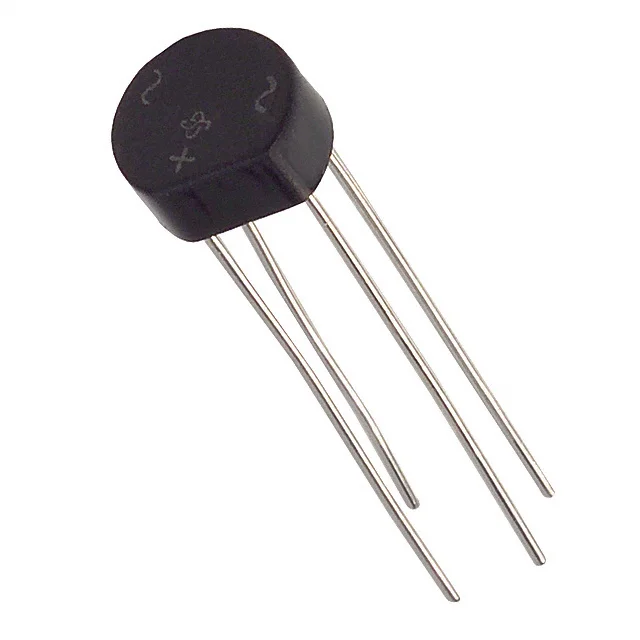

W08G-E4/51
BRIDGE RECT 1PHASE 800V 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W08G
W08G-E4/51 Hakkında
W08G-E4/51, Vishay tarafından üretilen tek faz köprü doğrultucu diyottur. AC gerilimi DC gerilime dönüştürmek için kullanılır. 800 V tepe ters gerilim, 1.5 A ortalama doğrultulmuş akım değeri ve through hole montaj yapısı ile çeşitli güç kaynağı, adaptör, şarj devresi, endüstriyel kontrol kartı ve genel doğrultma uygulamalarında yer alabilir. WOG paket yapısına sahiptir. Maksimum ileri yön gerilim düşümü 1 V @ 1 A, ters kaçak akım değeri ise 5 µA @ 800 V olarak belirtilmiştir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 800 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
