Diyotlar - Köprü Doğrultucular

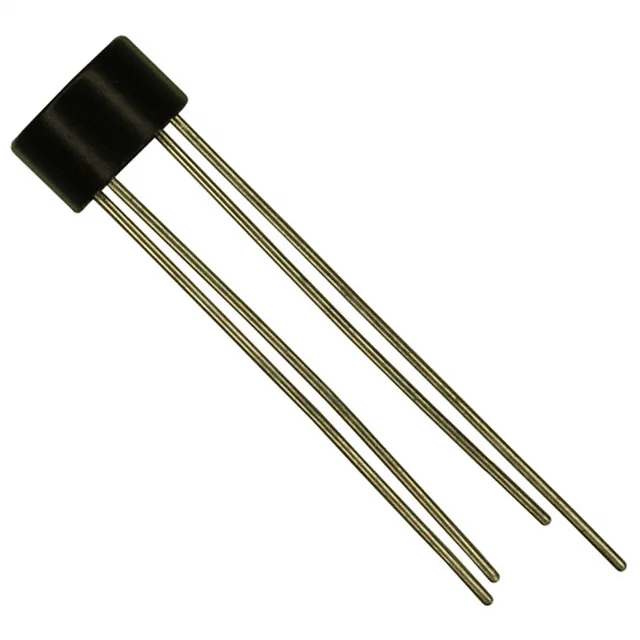

W06M-BP
BRIDGE RECT 1PHASE 600V 1.5A WOM
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W06M
W06M-BP Hakkında
W06M-BP, Micro Commercial Components tarafından üretilen single phase köprü doğrulttucu diyottur. 600V peak reverse voltage ve 1.5A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, AC'den DC'ye dönüştürme uygulamalarında kullanılır. 1V maksimum forward voltage ve 10µA @ 600V reverse leakage akımı ile verimli dönüştürme sağlar. Through Hole montajı ile PCB'lere doğrudan lehimlenebilen bu bileşen, -55°C ile 125°C arasında çalışır. İtiyatı azaltılmış olup, klasik doğrulttucu devre tasarımlarında yer alır. WOM (4-Circular) kasa türündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | 4-Circular, WOM |
| Part Status | Obsolete |
| Supplier Device Package | WOM |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
