Diyotlar - Köprü Doğrultucular

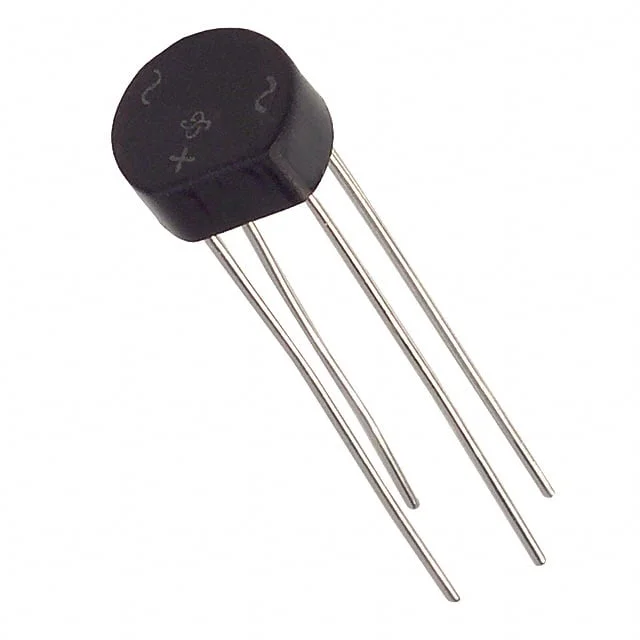

W06G-E4/51
BRIDGE RECT 1PHASE 600V 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W06G
W06G-E4/51 Hakkında
W06G-E4/51, Vishay tarafından sunulan, tek faz AC girişleri DC çıkışa çevirmek için kullanılan bir köprü doğrultucudur. 600 V peak reverse gerilim ve 1.5 A average rectified current değerine sahiptir. Through Hole montaj yapısına ve WOG paket tipine sahiptir. Standart doğrultucu teknolojisiyle üretilmiştir.
Bu komponent, AC-DC güç dönüştürme kademelerinde, adaptörler, lineer güç kaynakları, endüstriyel kontrol kartları, ev tipi elektronik cihazlar ve genel amaçlı doğrultma devrelerinde kullanılabilir. Maksimum ileri yön gerilim düşümü 1 V @ 1 A, ters kaçak akımı ise 5 µA @ 600 V seviyesindedir. Çalışma sıcaklığı aralığı -55°C ile 150°C (TJ) arasındadır.
Bu komponent, AC-DC güç dönüştürme kademelerinde, adaptörler, lineer güç kaynakları, endüstriyel kontrol kartları, ev tipi elektronik cihazlar ve genel amaçlı doğrultma devrelerinde kullanılabilir. Maksimum ileri yön gerilim düşümü 1 V @ 1 A, ters kaçak akımı ise 5 µA @ 600 V seviyesindedir. Çalışma sıcaklığı aralığı -55°C ile 150°C (TJ) arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
