Diyotlar - Köprü Doğrultucular

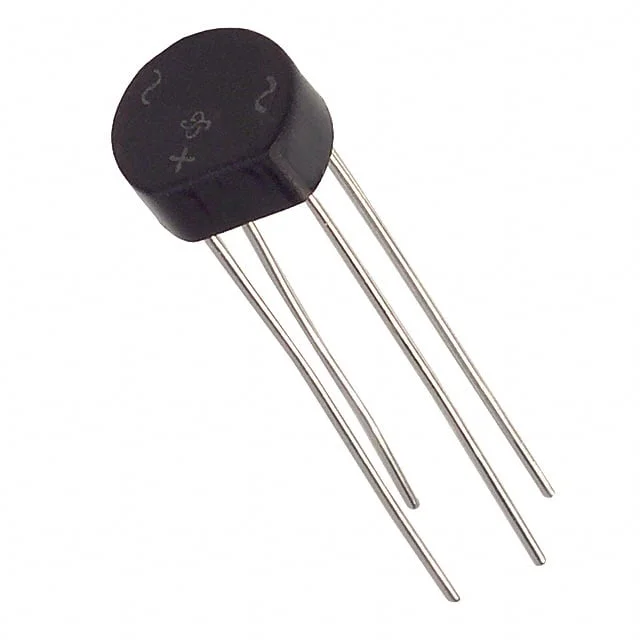

W01G-E4/51
BRIDGE RECT 1PHASE 100V 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W01G
W01G-E4/51 Hakkında
W01G-E4/51, Vishay tarafından sunulan tek fazlı bir köprü doğrultucudur. 100 V peak reverse gerilim ve 1.5 A average rectified akım değerine sahiptir. Through Hole montaj için tasarlanmış olup WOG paket yapısında gelir. AC girişin DC çıkışa çevrilmesi gereken güç katlarında kullanılır. Adaptörler, lineer güç kaynakları, genel amaçlı doğrultma devreleri, kontrol kartları ve çeşitli endüstriyel elektronik uygulamalarda yer alabilir. Bileşen, standart köprü doğrultucu yapısına sahiptir; maksimum forward voltage değeri 1 V @ 1 A, reverse leakage akımı ise 5 µA @ 100 V seviyesindedir. Çalışma sıcaklığı aralığı -55°C ile 150°C (TJ) arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
