Diyotlar - Köprü Doğrultucular

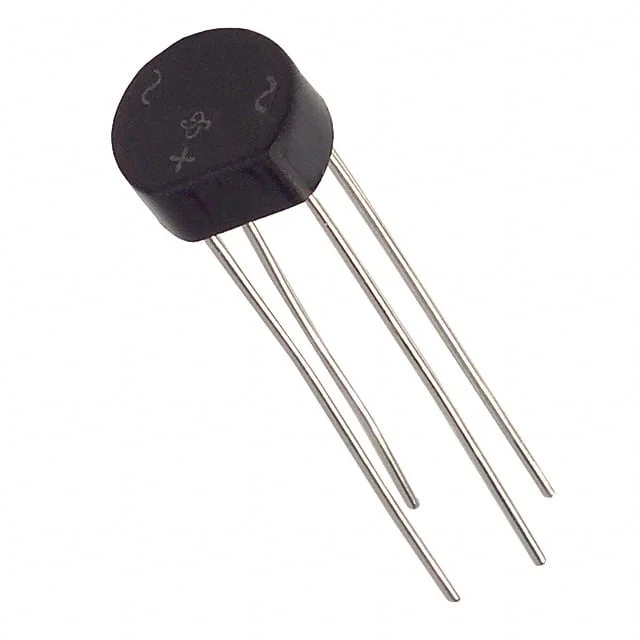

W005G-E4/51
BRIDGE RECT 1PHASE 50V 1.5A WOG
- Üretici
- Vishay
- Paket/Kılıf
- 4-Circular
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- W005G
W005G-E4/51 Hakkında
W005G-E4/51, Vishay tarafından üretilen tek faz köprü doğrultucu diyottur. 50V peak reverse voltaj ve 1.5A ortalama doğrultma akımı ile tasarlanmıştır. 1V forward voltaj @ 1A ile verimli çalışma sağlar. Through hole montajı ile PCB'ye direkt entegrasyon yapılabilir. -55°C ile 150°C arasında geniş işletme sıcaklık aralığında kullanılabilir. 5µA @ 50V reverse leakage akımı ile düşük kaçak karakteristiği vardır. Güç kaynağı uygulamaları, adaptörler, küçük güçlü AC/DC dönüştürme devreleri ve endüstriyel elektronik cihazlarda yaygın olarak kullanılır. WOG paket tipi ile kompakt tasarım sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1.5 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Circular, WOG |
| Part Status | Active |
| Supplier Device Package | WOG |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
