VUO25-18NO8

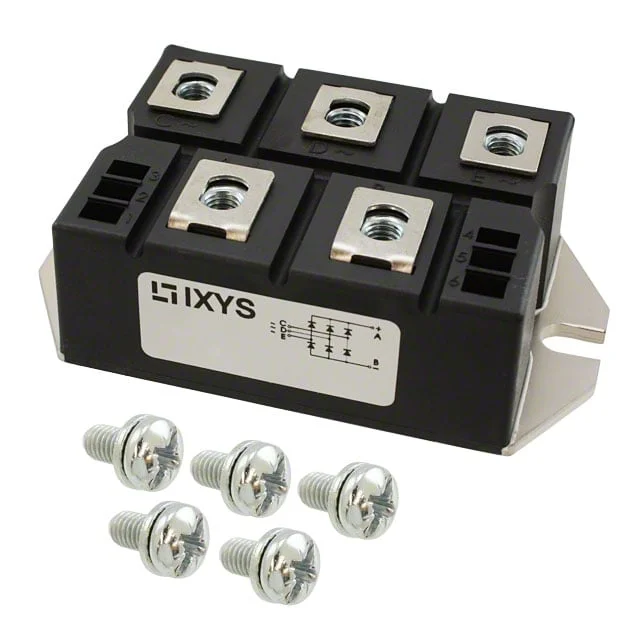

BRIDGE RECT 3P 1.8KV 25A PWS-E1
- Üretici
- Littelfuse
- Paket/Kılıf
- PWS-E
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VUO25-18NO8
VUO25-18NO8 Hakkında
VUO25-18NO8, Littelfuse tarafından üretilen üç fazlı köprü doğrultucu modülüdür. AC girişini DC gerilime dönüştürmek için kullanılır ve özellikle endüstriyel güç sistemleri, motor sürücüleri, güç kaynakları ve şebeke bağlantılı doğrultma uygulamalarında yer alır. Chassis mount yapısı sayesinde uygun bir soğutma düzeni ile panel veya şasi üzerine monte edilir. 25 A ortalama doğrultulmuş akım ve 1.8 kV peak reverse voltage değeri ile farklı doğrultma devrelerinde kullanılabilir. PWS-E paket yapısı ve -40°C ~ 150°C çalışma sıcaklığı aralığı, sistem tasarımında dikkate alınması gereken temel mekanik ve elektriksel bilgileri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 300 µA @ 1400 V |
| Diode Type | Three Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | PWS-E |
| Part Status | Active |
| Supplier Device Package | PWS-E |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 2.2 V @ 150 A |
| Voltage - Peak Reverse (Max) | 1.8 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
