Diyotlar - Köprü Doğrultucular

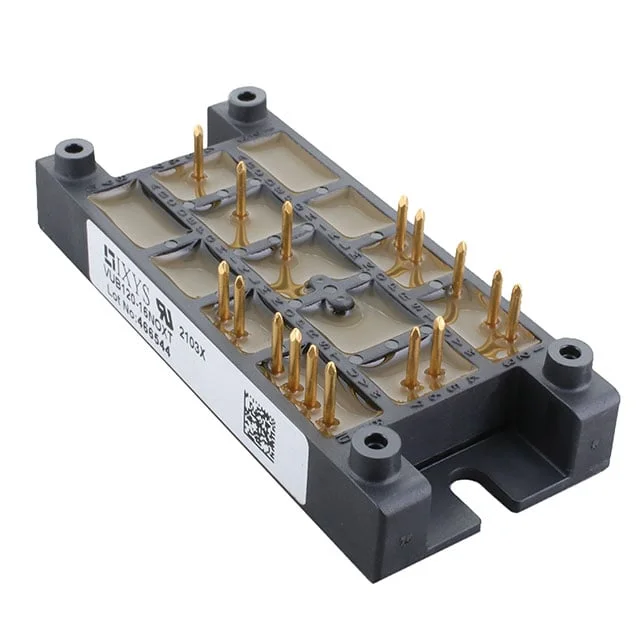

VUB120-16NOX
BRIDGE RECT 3P 1.6KV 180A MODULE
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VUB120-16NOX
VUB120-16NOX Hakkında
VUB120-16NOX, Littelfuse tarafından üretilen 3 fazlı (three phase) köprü doğrultucu modülüdür. 180 A ortalama doğrultulmuş akım ve 1.6 kV pik ters voltaj kapasitesiyle tasarlanmıştır. Through Hole montaj tipine sahip bu modül, özellikle motor sürücüleri, endüstriyel güç kaynakları ve fren diyotu uygulamalarında kullanılır. Maksimum 2.75 V forward voltajı ve 100 µA ters kaçak akımı karakteristikleri vardır. -40°C ile +150°C arasında çalışan cihazlarda güvenilir performans sağlar. Module kasa tipi yapısı ile yüksek akım uygulamalarında kompakt çözüm sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 180 A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1600 V |
| Diode Type | Three Phase (Braking) |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Supplier Device Package | Module |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 2.75 V @ 30 A |
| Voltage - Peak Reverse (Max) | 1.6 kV |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
