Transistörler - Bipolar (BJT) - Diziler

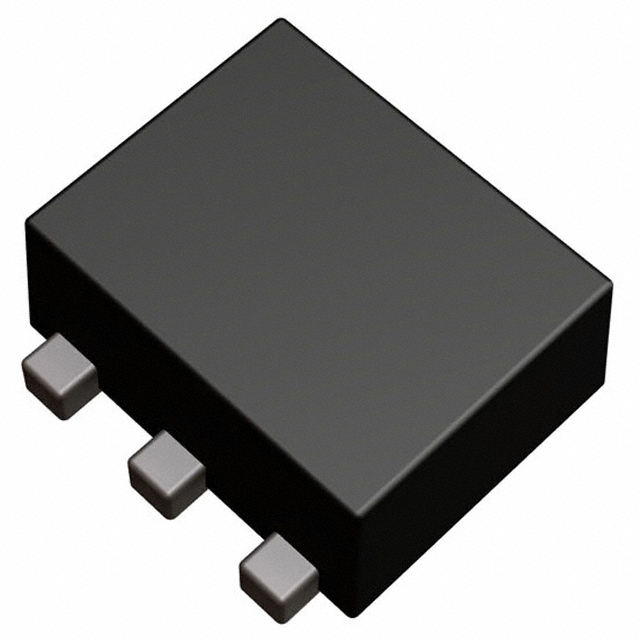

VT6X1T2R
TRANS 2NPN 20V 0.2A 6VMT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- VT6X1T2R
VT6X1T2R Hakkında
VT6X1T2R, ROHM Semiconductor tarafından üretilen dual NPN transistör dizisidir. Aynı paketin içinde iki adet bağımsız NPN transistörü barındırır. 20V collector-emitter breakdown voltajı ve 200mA maksimum collector akımı ile düşük güç uygulamalarında kullanılmaya uygundur. 400MHz transition frequency özellikleri sayesinde hızlı anahtarlama işlemlerinde tercih edilir. 6-SMD (VMT6) yüzey monte paketinde sunulan bu bileşen, aşağı akım denetimi, sinyallendirim ve anahtarlama uygulamalarında yaygın olarak kullanılır. 150°C maksimum junction sıcaklığında çalışabilir ve 150mW maksimum güç saçabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 2V |
| Frequency - Transition | 400MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD |
| Part Status | Active |
| Power - Max | 150mW |
| Supplier Device Package | VMT6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
