Diyotlar - Doğrultucular - Tekil

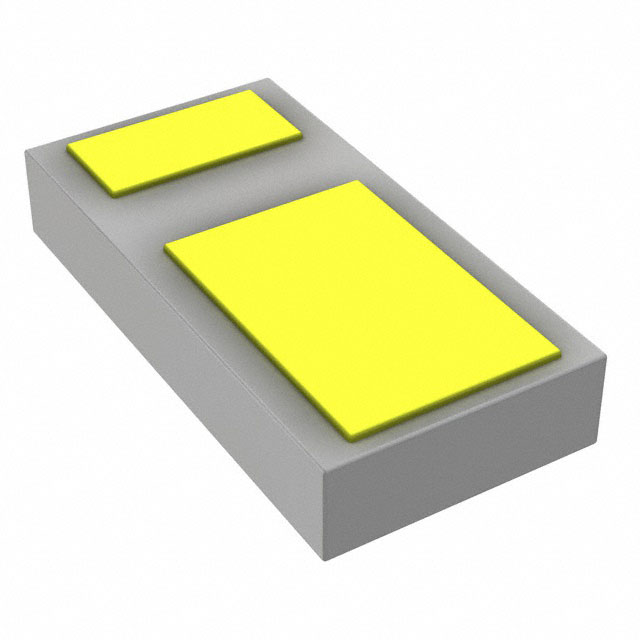

VSKY20301608-G4-08
DIODE SCHOTTKY 30V 2A 0603
- Üretici
- Vishay
- Paket/Kılıf
- 0603 (1608 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY20301608
VSKY20301608-G4-08 Hakkında
VSKY20301608-G4-08, Vishay tarafından üretilen bir Schottky doğrultma diyotudur. 30V maksimum reverse voltaj ile 2A ortalama doğrultulmuş akım kapasitesine sahiptir. 0603 (1608 Metric) SMD paketlemede sunulan bu bileşen, 530mV forward voltaj düşüşü ile düşük güç kaybı sağlar. 375pF kapasitans değeri ve 500ns'den küçük recovery time'ı ile hızlı anahtarlama uygulamalarında kullanılır. DC-DC dönüştürücüler, güç kaynakları, RF demodülatörleri ve düşük voltaj doğrultma devrelerinde tercih edilen bir bileşendir. -55°C ile 125°C arasında çalışma sıcaklık aralığında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 375pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 150 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 0603 (1608 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1608-2L |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 530 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
