Diyotlar - Doğrultucular - Tekil

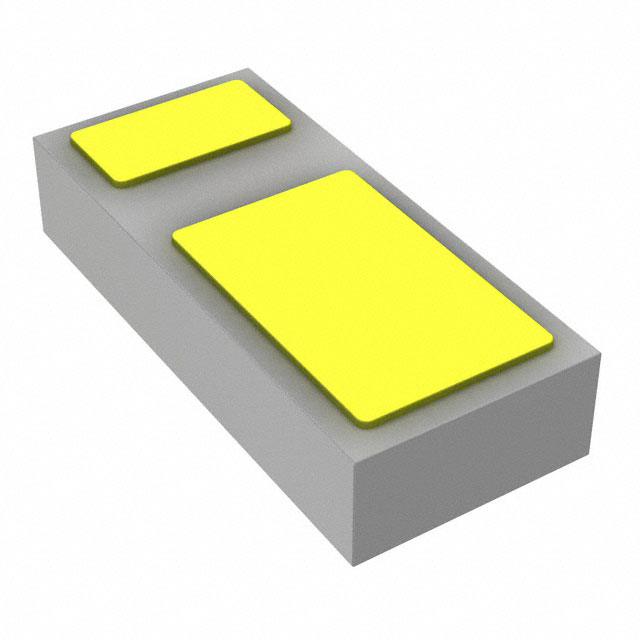

VSKY10401406-G4-08
DIODE SCHOTTKY 40V 1A CLP1406-2L
- Üretici
- Vishay
- Paket/Kılıf
- 0502 (1406 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY10401406
VSKY10401406-G4-08 Hakkında
VSKY10401406-G4-08, Vishay tarafından üretilen 40V 1A kapasiteli Schottky diyottur. CLP1406-2L paketinde surface mount olarak imal edilmiştir. Fast recovery karakteristiğine sahip olan bu diyot, 490mV forward voltage ve 100µA reverse leakage akımı ile çalışır. 225pF kapasitans değeri 0V'da 1MHz'de ölçülmüştür. Maksimum junction sıcaklığı 150°C'dir. Anahtarlama uygulamaları, güç kaynağı devreleri ve doğrultma işlemlerinde kullanılan bu bileşen, düşük forward voltage düşüşü sayesinde verimlilik gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 225pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0502 (1406 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1406-2L |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 490 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
