Diyotlar - Doğrultucular - Tekil

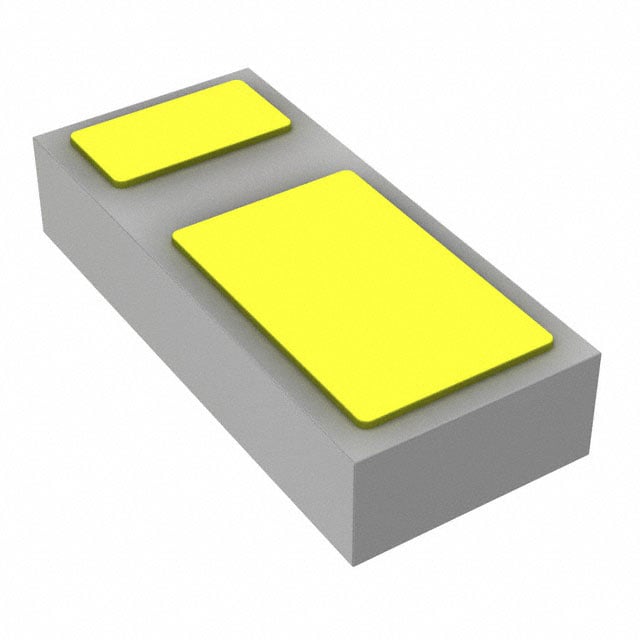

VSKY10301406-G4-08
DIODE SCHOTTKY 30V 1A CLP1406-2L
- Üretici
- Vishay
- Paket/Kılıf
- 0502 (1406 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY10301406
VSKY10301406-G4-08 Hakkında
Vishay VSKY10301406-G4-08, 30V 1A kapasitesinde bir Schottky doğrultucu diyottur. CLP1406-2L paket türünde sunulan bu bileşen, 470mV ileri gerilim düşüşü ile karakterize edilir. Fast Recovery özelliği sayesinde 500ns'nin altında anahtarlama hızına sahip olması, yüksek frekanslı uygulamalarda anahtarma kaybını minimize eder. 30V ters gerilim dayanımı ve 100µA ters sızıntı akımı, güvenilir işletme sağlar. Surface mount montajı ile kompakt tasarımlara uygun olan bu diyot, güç kaynakları, DC-DC konvertörleri, hızlı anahtarlamalı devrelerde ve RF uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 230pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0502 (1406 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1406-2L |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 470 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
