Diyotlar - Doğrultucular - Tekil

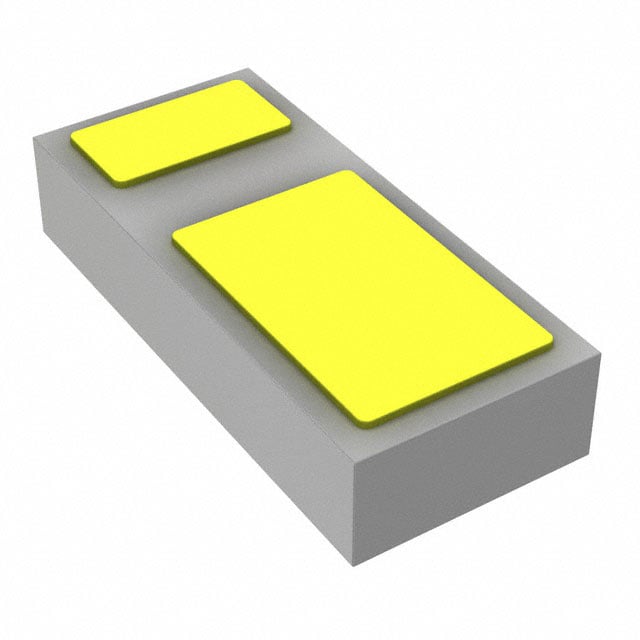

VSKY10201406-G4-08
DIODE SCHOTTKY 20V 1A CLP1406-2L
- Üretici
- Vishay
- Paket/Kılıf
- 0502 (1406 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY10201406
VSKY10201406-G4-08 Hakkında
VSKY10201406-G4-08, Vishay tarafından üretilen 20V/1A kapasiteli Schottky diyotudur. CLP1406-2L SMD paketinde sunulan bu hızlı iyileştirme diyotu, 450mV forward voltaj ve 100µA ters sızıntı akımı karakteristikleriyle özellikle güç kaynakları, DC-DC konvertörleri ve anahtarlama devrelerinde kullanılır. 240pF junction kapasitansı ve 500ns'den küçük recovery süresine sahip olması, yüksek frekanslı uygulamalarda ve düşük voltajlı anahtarlama devrelerinde tercih edilmesini sağlar. -55°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 240pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 100 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0502 (1406 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1406-2L |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
