Diyotlar - Doğrultucular - Tekil

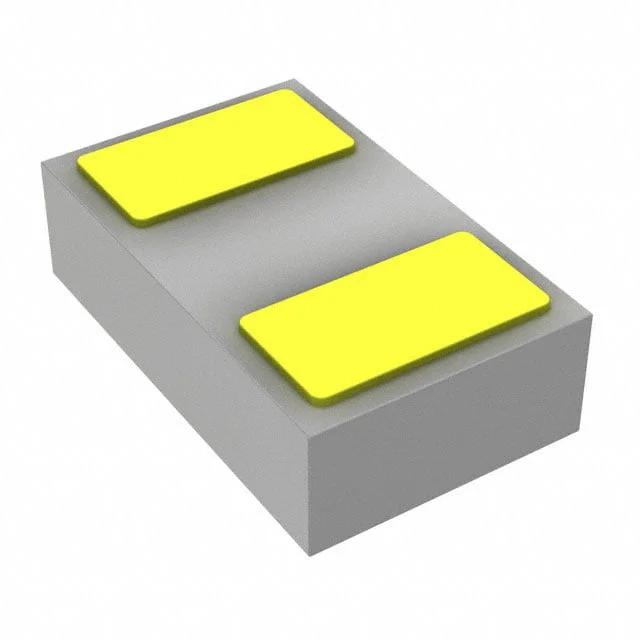

VSKY05401006-G4-08
DIODE SCHTKY 40V 500MA CLP10062L
- Üretici
- Vishay
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY05401006
VSKY05401006-G4-08 Hakkında
VSKY05401006-G4-08, Vishay tarafından üretilen 40V Schottky doğrultucu diyottur. 0402 (1006 Metric) SMD paketinde sunulan bu bileşen, 500mA ortalama doğrultulmuş akım kapasitesine sahiptir. Forward voltajı 500mA'de 460mV olan diyot, 150°C'ye kadar çalışabilmektedir. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı uygulamalarda ve anahtarlama devrelerinde kullanılabilir. Ters diyoştürmede 75µA sızıntı akımı ile düşük güç tüketimi sağlar. LED kontrol devreleri, güç kaynakları, AC-DC dönüştürücüler ve RF uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 140pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 500mA |
| Current - Reverse Leakage @ Vr | 75 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1006-2L |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 460 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
