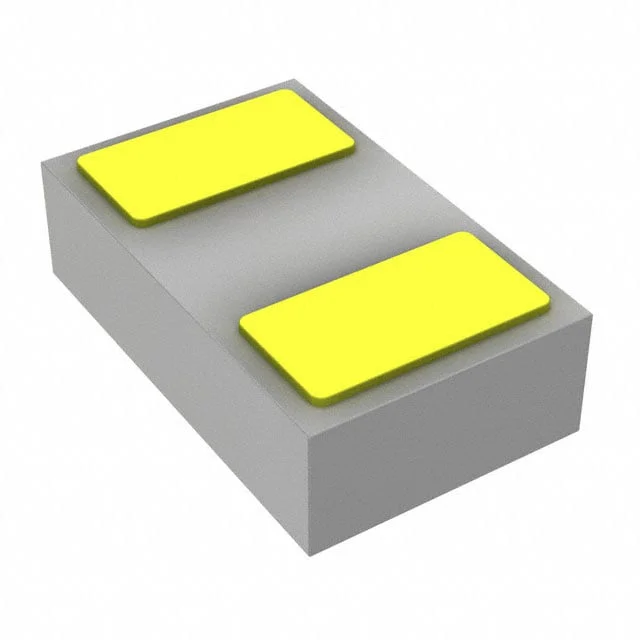

VSKY05201006-G4-08
DIODE SCHTKY 20V 500MA CLP10062L
- Üretici
- Vishay
- Paket/Kılıf
- 0402 (1006 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY05201006
VSKY05201006-G4-08 Hakkında
VSKY05201006-G4-08, Vishay tarafından üretilen 20V 500mA kapasitesine sahip bir Schottky doğrultucu diyotudur. CLP1006 (0402) SMD paketinde gelen bu bileşen, hızlı anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılmak üzere tasarlanmıştır. 430mV forward voltage ile düşük düşüş gerilimine sahiptir. 75µA reverse leakage current ile standart çalışma koşullarında güvenilir performans sunar. 150°C maksimum junction sıcaklığında çalışabilen bu diyot, switching power supplies, DC-DC converters ve analog genliklendirme uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 150pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 500mA |
| Current - Reverse Leakage @ Vr | 75 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0402 (1006 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | CLP1006-2L |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 430 mV @ 500 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
