Diyotlar - Doğrultucular - Tekil

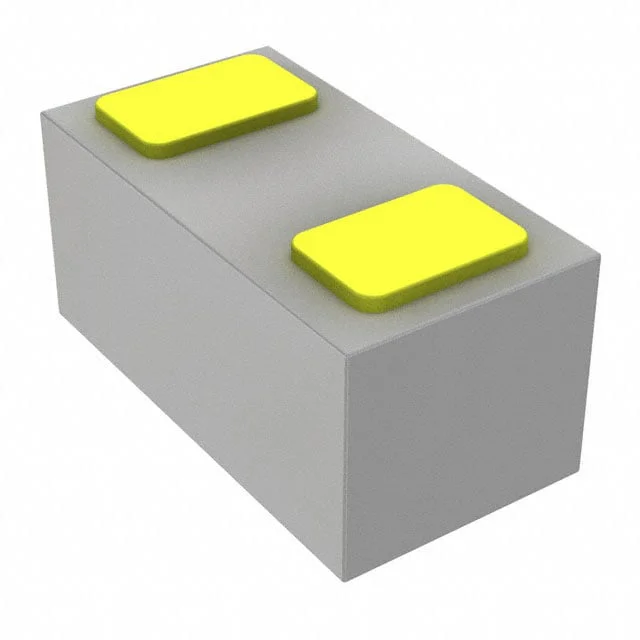

VSKY02400603-G4-08
DIODE SCHTKY 40V 200MA CLP06032M
- Üretici
- Vishay
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VSKY02400603
VSKY02400603-G4-08 Hakkında
VSKY02400603-G4-08, Vishay tarafından üretilen 40V 200mA kapasiteli Schottky diyottur. Surface mount 0201 (0603 metric) paket içinde sunulan bu diyot, düşük forward voltage (540mV @ 200mA) ve small signal hızıyla dikkat çeker. 150°C maksimum junction sıcaklığında çalışabilen komponent, 30pF kapasitansi ve 10µA reverse leakage karakteristiği ile doğrultucu uygulamalarda, anahtarlama devrelerinde ve yüksek hızlı sinyal işlemede kullanılır. Küçük paket boyutu sayesinde kompakt PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | CLP0603-2M |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
