Diyotlar - Doğrultucular - Diziler

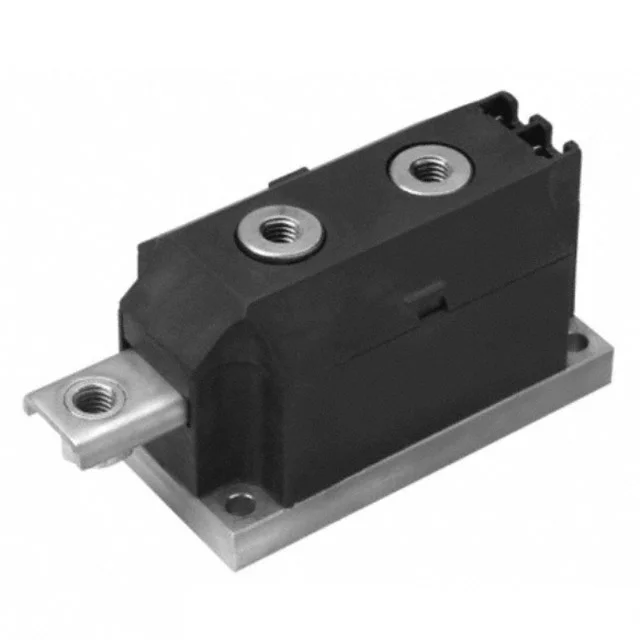

VSKDL240-10S10
DIODE MODULE 1KV 250A MAGN-A-PAK
- Üretici
- Vishay
- Paket/Kılıf
- 3-MAGN-A-PAK™
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VSKDL240
VSKDL240-10S10 Hakkında
VSKDL240-10S10, Vishay tarafından üretilen 1 kV, 250 A doğrultucu diyot modülüdür. Magn-A-Pak paketinde sunulan bu komponent, seri bağlı diyot çiftinden oluşmaktadır. Ortalama düzeltilmiş akım 250 A'ye kadar olan uygulamalarda kullanılır. 1000 V reverse voltaj dayanımı ve 1 µs reverse recovery time ile hızlı anahtarlamalar için uygundur. Güç kaynakları, konvertörler ve doğrultma devreleri gibi yüksek akım gerektiren uygulamalarda tercih edilir. Kasa montajı tipi sayesinde mekanik olarak stabil bir bağlantı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | 3-MAGN-A-PAK™ |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 1 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MAGN-A-PAK® |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.57 V @ 800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
