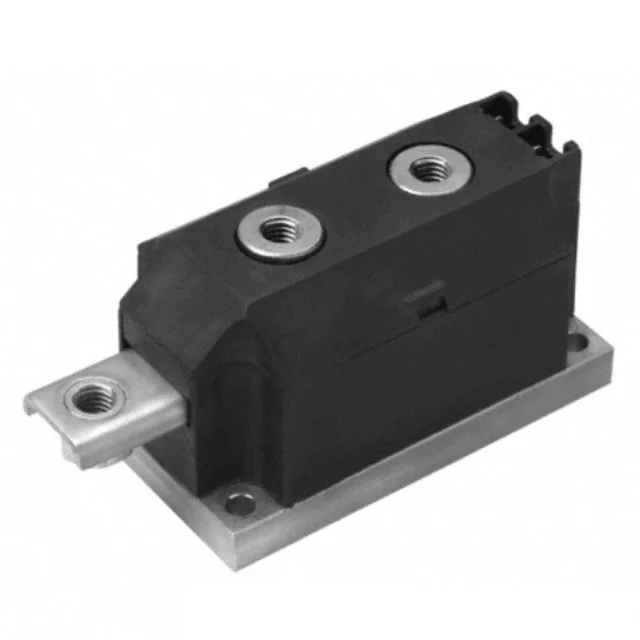

VSKDL240-06S10
DIODE MODULE 600V 250A MAGNAPAK
- Üretici
- Vishay
- Paket/Kılıf
- 3-MAGN-A-PAK™
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VSKDL240-06S10
VSKDL240-06S10 Hakkında
VSKDL240-06S10, Vishay tarafından üretilen 600V 250A kapasiteli bir doğrultma diyot modülüdür. Magnapak paketlemesi ile Chassis Mount tipi kurulum için tasarlanmış bu komponent, 1 çift seri bağlı diyot konfigürasyonuna sahiptir. Ortalama doğrultulmuş akım (Io) başına 250A ile yüksek akım uygulamalarında kullanılır. Maksimum ters geri dönüş süresi (trr) 1 µs olup, standart hızlı iyileşme özelliğine sahiptir. Ters kaçak akım 600V'de 50 mA ile sınırlandırılmış, ileri gerilim 800A'de 1.57V'dir. İndüstriyel güç dönüştürme, kaynak cihazları ve enerji yönetim sistemlerinde doğrultma uygulamalarında tercih edilir. Parça durumu obsolete olmasına rağmen, mevcut stoklar için referans ve bakım amaçlarında değerlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 50 mA @ 600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | 3-MAGN-A-PAK™ |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 1 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MAGN-A-PAK® |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.57 V @ 800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
