Diyotlar - Doğrultucular - Diziler
VSKCL240-25S30
DIODE MODULE 2.5KV 240A MAGNAPAK
- Üretici
- Vishay
- Paket/Kılıf
- 3-MAGN-A-PAK™
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VSKCL240-25S30
VSKCL240-25S30 Hakkında

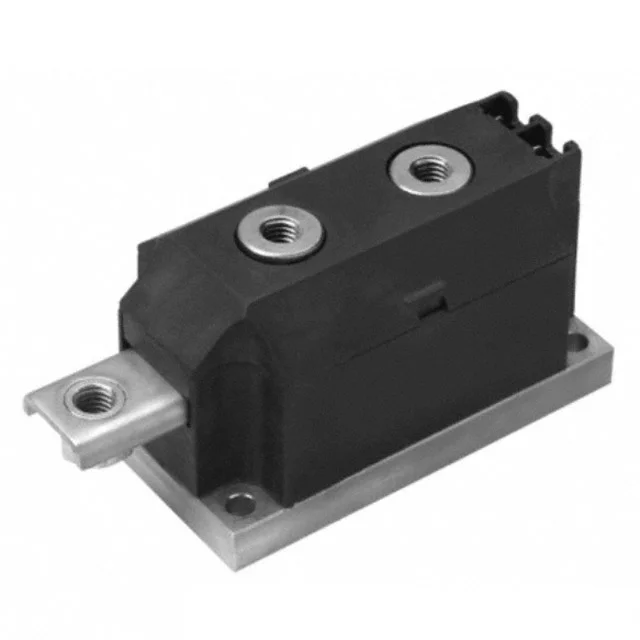

VSKCL240-25S30, Vishay tarafından üretilen 2.5KV 240A kapasiteli yüksek akım doğrultma diyotu modulüdür. MAGNAPAK® kasa türünde chassis mount olarak tasarlanmış bu komponent, 1 pair common cathode konfigürasyonuna sahiptir. 240A ortalama doğrultulmuş akım ve maksimum 1.75V ileri gerilim (800A'da) özellikleriyle güç kaynakları, kaynak makinaları ve endüstriyel doğrultma uygulamalarında kullanılır. 3µs reverse recovery time ve standard recovery hızı (>500ns, >200mA) ile hızlı anahtarlama gerektiren devrelerde tercih edilir. 2500V reverse voltage derecelendirmesi yüksek gerilim ortamlarında çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 240A |
| Current - Reverse Leakage @ Vr | 50 mA @ 2500 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | 3-MAGN-A-PAK™ |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 3 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MAGN-A-PAK® |
| Voltage - DC Reverse (Vr) (Max) | 2500 V |
| Voltage - Forward (Vf) (Max) @ If | 1.75 V @ 800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
