Diyotlar - Doğrultucular - Diziler

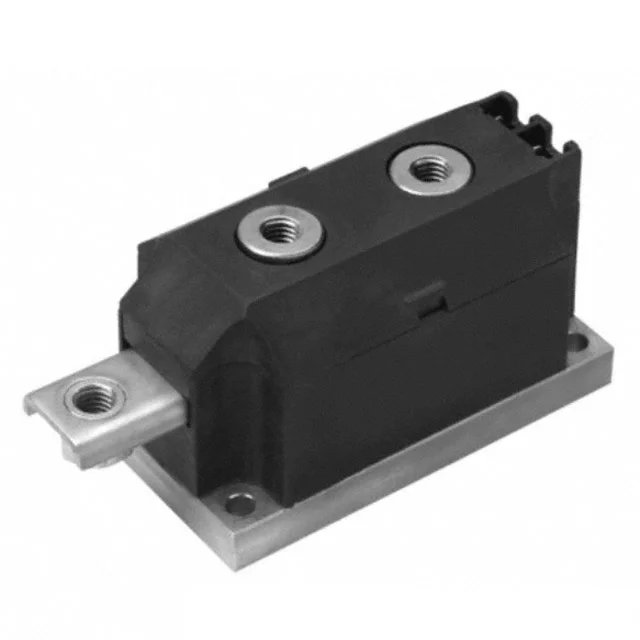

VSKCL240-14S20
DIODE MODULE 1.4KV 250A MAGNAPAK
- Üretici
- Vishay
- Paket/Kılıf
- 3-MAGN-A-PAK™
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VSKCL240-14S
VSKCL240-14S20 Hakkında
VSKCL240-14S20, Vishay tarafından üretilen 1.4 kV / 250 A rated bir doğrultucu diyot modülüdür. 1 Pair Common Cathode konfigürasyonuyla tasarlanmış olup, Magnapak paketinde sunulmaktadır. Chassis mount montajı destekler. Standard Recovery tipi diyot olup, 2 µs Reverse Recovery Time değerine sahiptir. Maksimum DC Reverse voltajı 1400 V, Forward voltajı 800 A akımda 1.57 V'tur. Endüstriyel güç dönüştürme, elektrik beslemeler ve ağır yük uygulamalarında kullanılır. Ortalama doğrultulmuş akım kapasitesi diyot başına 250 A olup, 50 mA reverse leakage akımı 1400 V'da belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250A |
| Current - Reverse Leakage @ Vr | 50 mA @ 1400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | 3-MAGN-A-PAK™ |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MAGN-A-PAK® |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.57 V @ 800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
