Diyotlar - Doğrultucular - Tekil

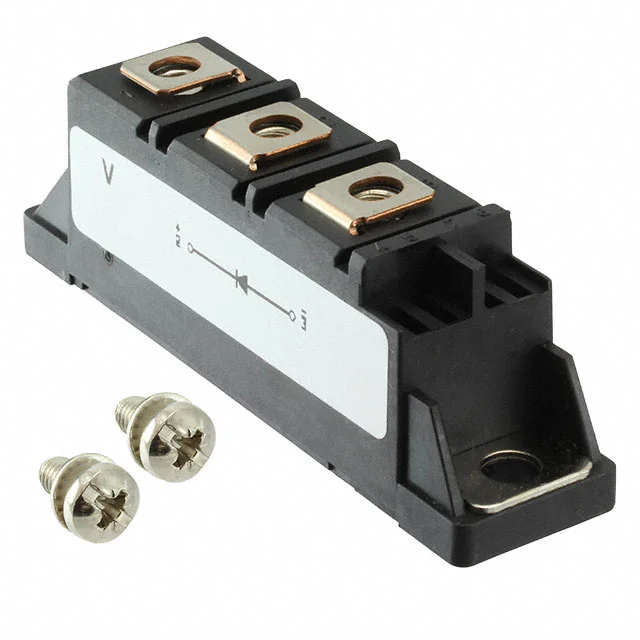

VS-VSKE91/12
DIODE GP 1.2KV 100A ADD-A-PAK
- Üretici
- Vishay
- Paket/Kılıf
- ADD-A-PAK (3)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-VSKE91
VS-VSKE91/12 Hakkında
VS-VSKE91/12, Vishay tarafından üretilen 1200V ters voltaj kapasitesine sahip standart recovery diyotudur. 100A ortalama doğrultulmuş akım değeri ile yüksek akım uygulamalarında kullanılan bir güç diyotudur. ADD-A-PAK (3) kasa türü ile kasaya montajlı olarak tasarlanmıştır. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 1.55V ileri voltaj düşüşü ve 10mA ters kaçak akımı ile verimli doğrultma işlemi gerçekleştirir. Sürücü devreleri, güç kaynakları, invertörler ve diğer AC/DC dönüştürme uygulamalarında kullanılır. Standard recovery hızı (>500ns) ile orta hızlı switching uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | ADD-A-PAK (3) |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | ADD-A-PAK® |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 314 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
