Diyotlar - Köprü Doğrultucular

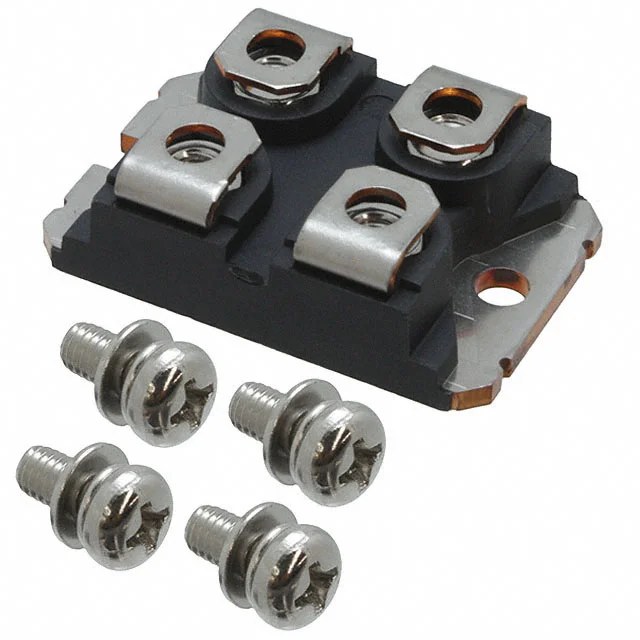

VS-UFH60BA65
BRIDGE RECT 1P 650V 60A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-UFH60BA65
VS-UFH60BA65 Hakkında
VS-UFH60BA65, Vishay tarafından üretilen tek faz köprü doğrultucu bileşenidir. 650 V peak reverse voltage ve 60 A average rectified current değerleriyle AC girişin DC'ye dönüştürülmesi gereken güç elektroniği uygulamalarında kullanılır. Standart teknolojiye sahip bu parça, SOT-227-4 miniBLOC paket ve chassis mount yapısı ile montaja uygundur. Maksimum ileri yön gerilim düşümü 2.35 V @ 60 A, ters kaçak akımı ise 100 µA @ 650 V seviyesindedir. Güç kaynakları, endüstriyel doğrultma katları, motor sürücüleri, kaynak ekipmanları ve çeşitli yüksek akım doğrultma devrelerinde değerlendirilebilir. 175°C junction temperature değeri, sıcaklığın kritik olduğu sistemlerde teknik değerlendirme için önemli bir parametredir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60 A |
| Current - Reverse Leakage @ Vr | 100 µA @ 650 V |
| Diode Type | Single Phase |
| Mounting Type | Chassis Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Supplier Device Package | SOT-227 |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 2.35 V @ 60 A |
| Voltage - Peak Reverse (Max) | 650 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
