Diyotlar - Doğrultucular - Diziler

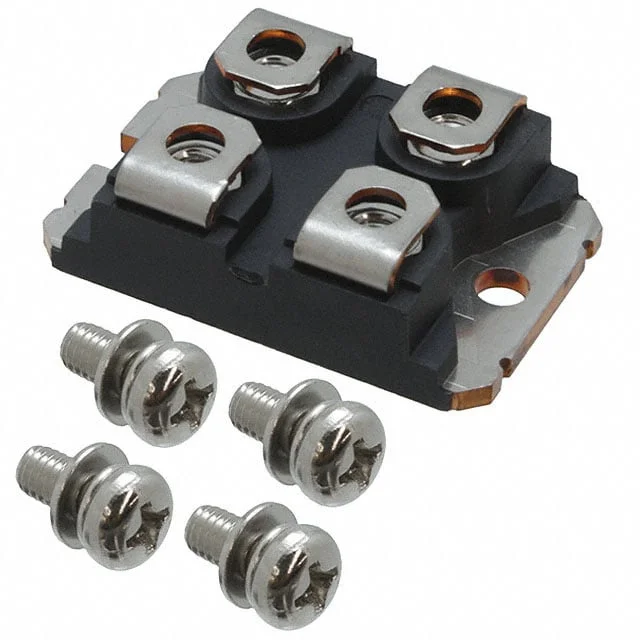

VS-UFB230FA60
DIODE MODULE 600V 141A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VS-UFB230FA60
VS-UFB230FA60 Hakkında
VS-UFB230FA60, Vishay tarafından üretilen 600V 141A kapasiteli fast recovery diyot modülüdür. SOT-227 (miniBLOC) kasa tipinde chassi monte edilir. 2 bağımsız diyot yapılandırmasına sahip olan bu komponent, 86 ns reverse recovery time ile hızlı anahtarlamaya olanak tanır. Maksimum forward voltajı 100A'de 1.78V olan modül, 50µA'e kadar düşük ters sızıntı akımına sahiptir. Güç kaynakları, inverter devreleri, AC/DC konverterler ve yüksek akımlı doğrultma uygulamalarında kullanılır. Fast recovery özelliği ile yüksek frekanslı switching uygulamalarında verim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 141A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 600 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 86 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.78 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
