Diyotlar - Doğrultucular - Tekil

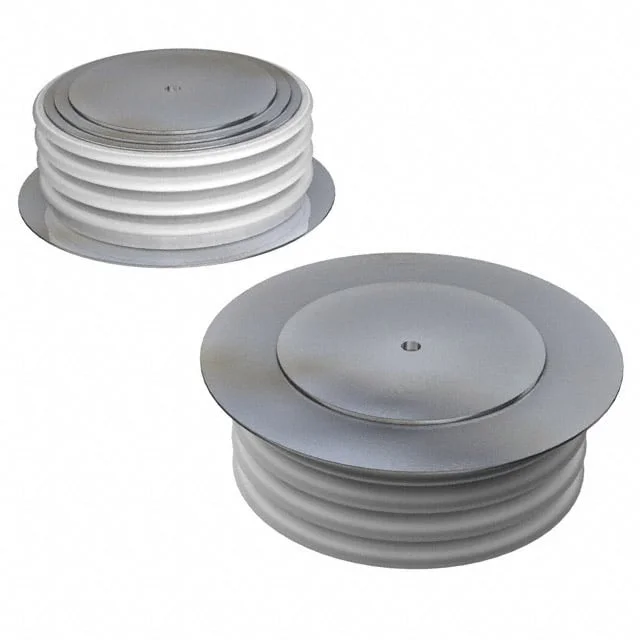

VS-SD3000C10K
DIODE GEN PURP 1KV 3800A DO200AC
- Üretici
- Vishay
- Paket/Kılıf
- DO-200AC
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-SD3000C10K
VS-SD3000C10K Hakkında
VS-SD3000C10K, Vishay tarafından üretilen 1000V yüksek akım doğrultucu diyotudur. 3800A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, güç dönüşüm uygulamalarında, endüstriyel AC/DC konverterlerinde ve yüksek akım seviyesi gerektiren doğrultma devrelerinde kullanılır. Standard hızı recovery karakteristiğine (>500ns) sahip olan VS-SD3000C10K, 1000V ters voltaj dayanımı ve maksimum 1.22V ileri voltaj düşüşü ile verimli enerji aktarımı sağlar. DO-200AC paketi ile clamp-on montajı destekler ve aktif ürün statüsüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3800A |
| Current - Reverse Leakage @ Vr | 75 mA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Clamp On |
| Package / Case | DO-200AC, K-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-200AC, K-PUK |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.22 V @ 6000 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
