Diyotlar - Doğrultucular - Tekil

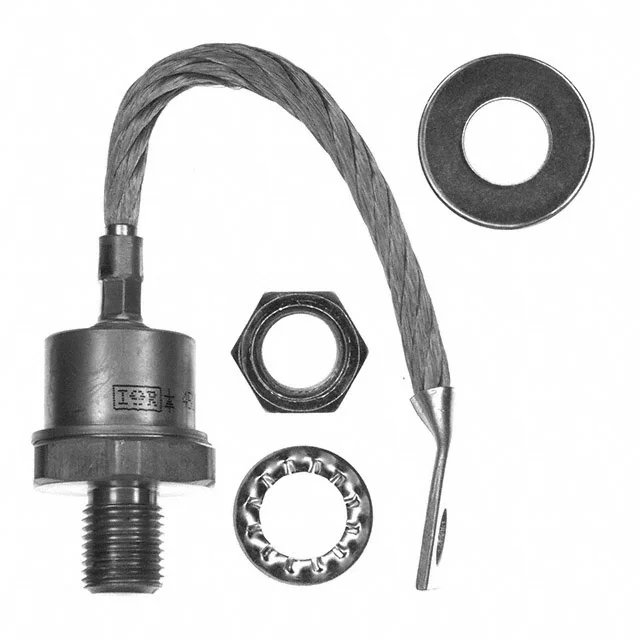

VS-SD200N20PC
DIODE GEN PURP 2KV 200A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-SD200N20PC
VS-SD200N20PC Hakkında
VS-SD200N20PC, Vishay tarafından üretilen 2000V ters voltaj kapasitesine sahip yüksek akım doğrultma diyotudur. 200A ortalama doğrultulmuş akım ile tasarlanmış, standart recovery tipinde bir silikon diyottur. DO-205AC (DO-30) stud mount paketinde sunulan bu komponent, güç kaynakları, indüktif yükler ve ağır akım uygulamalarında kullanılır. -40°C ile +180°C arasında çalışabilir, 1.4V forward voltajı ve çok düşük reverse leakage akımı (2000V'da 15mA) ile belirlenmiştir. Endüstriyel AC/DC konverter devreleri, elektriksel kaynak sistemleri ve yüksek voltaj uygulamalarında tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 200A |
| Current - Reverse Leakage @ Vr | 15 mA @ 2000 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AC, DO-30, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AC (DO-30) |
| Voltage - DC Reverse (Vr) (Max) | 2000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 630 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
