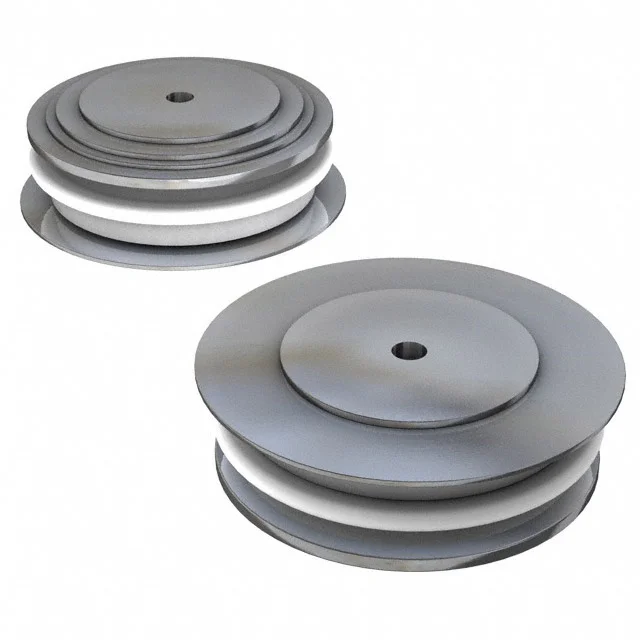

VS-SD1100C12C
DIODE GEN PURP 1.2KV 1400A B-43
- Üretici
- Vishay
- Paket/Kılıf
- DO-200AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-SD1100C12C
VS-SD1100C12C Hakkında
VS-SD1100C12C, Vishay tarafından üretilen 1200V 1400A kapasiteli genel amaçlı doğrultucu diyotudur. Stud Mount montaj tipi ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Ön yönde 1.31V düşüş ile karakterize edilen bu diyot, DO-200AA (B-43 Hockey PUK) paketinde sunulmaktadır. Standard recovery özelliği ile 500ns'den daha uzun geri kazanım zamanına ve 35mA @ 1200V ters kaçak akımına sahiptir. Endüstriyel güç dönüştürme, motor sürücüleri, enerji kaynakları ve yüksek akım doğrultme devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1400A |
| Current - Reverse Leakage @ Vr | 35 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Package / Case | DO-200AA, A-PUK |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | B-43, Hockey PUK |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.31 V @ 1500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
