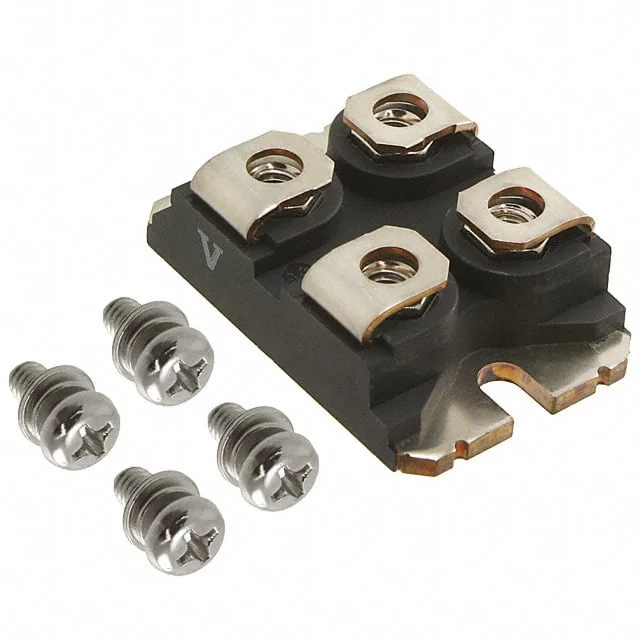

VS-HFA70EA120
DIODE MODULE 1.2KV 35A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VS-HFA70EA120
VS-HFA70EA120 Hakkında
VS-HFA70EA120, Vishay tarafından üretilen 1200V 35A yüksek güç doğrultucu diyot modülüdür. SOT-227 (miniBLOC) kasa tipi ile chassis mount uygulamalar için tasarlanmıştır. İki bağımsız diyot konfigürasyonuna sahip olup, her bir diyodun 35A DC ortalama doğrultulmuş akımı taşıyabildiği standart tipte hızlı geri kazanım diyotudur. 145 ns ters kazanım zamanı ve 3V maksimum forward voltajı (30A'da) ile güç kaynakları, konvertörler ve indüstriyel doğrultma uygulamalarında kullanılır. 75 µA ters sızıntı akımı ile verimli enerji yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 35A (DC) |
| Current - Reverse Leakage @ Vr | 75 µA @ 1200 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 145 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
