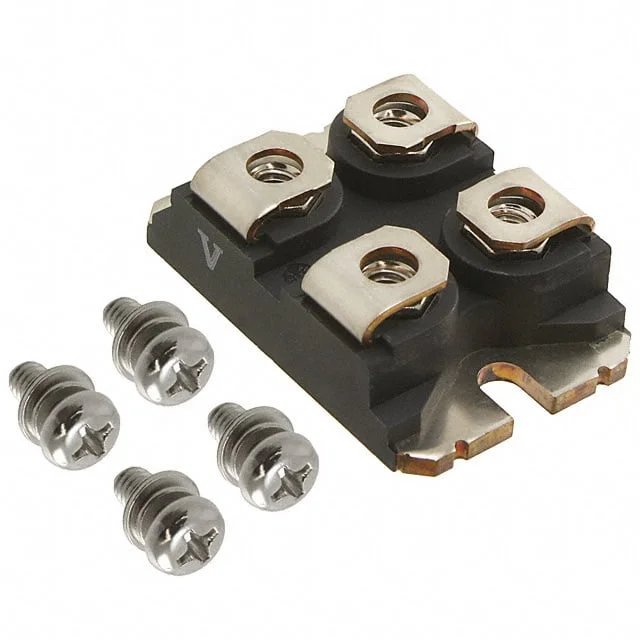

VS-HFA220FA120
DIODE MODULE 1.2KV 110A SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- VS-HFA220FA120
VS-HFA220FA120 Hakkında
VS-HFA220FA120, Vishay tarafından üretilen 1200V 110A fast recovery diyot modulüdür. SOT-227-4 miniBLOC paketinde sunulan bu komponent, 2 bağımsız diyot yapılandırması içerir. 100A akımda 3.6V forward voltaj ile çalışan ve 58ns reverse recovery time'a sahip bu diyot, güç kaynakları, invertörler, frekans dönüştürücüler ve endüstriyel doğrultma uygulamalarında kullanılır. Chassis mount tipinde monte edilir ve 75µA @ 1200V reverse leakage akımı ile karakterize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 110A (DC) |
| Current - Reverse Leakage @ Vr | 75 µA @ 1200 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Reverse Recovery Time (trr) | 58 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-227 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3.6 V @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
