IGBT Transistörler - Modüller

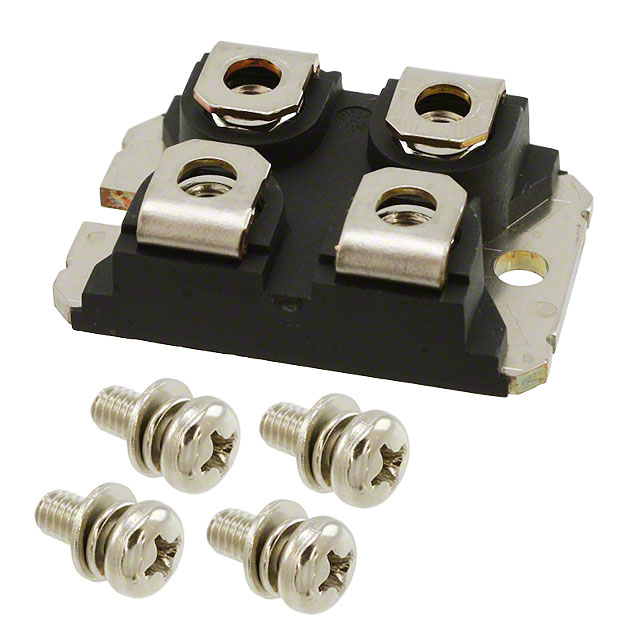

VS-GT175DA120U
IGBT MOD 1200V 288A 1087W SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-GT175DA120U
VS-GT175DA120U Hakkında
VS-GT175DA120U, Vishay tarafından üretilen 1200V/288A kapasiteli IGBT modülü transistördür. SOT-227-4 (miniBLOC) kasa tipinde chassis mount şekilde tasarlanmıştır. Trench teknolojisi kullanılarak üretilen bu komponent, 2.1V @ 15V, 100A çalışma koşullarında Vce(on) değerine sahiptir. Maksimum disipasyon gücü 1087W olup, -40°C ile +150°C arasında güvenli şekilde çalışabilir. Kolektör kesme akımı maksimum 100µA düzeyindedir. Güç dönüştürme uygulamaları, motor kontrol sistemleri ve endüstriyel sürücü devreleri gibi yüksek gerilim anahtarlama uygulamalarında kullanılır. Ürün şu anda üretim dışı statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 288 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 1087 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
