IGBT Transistörler - Modüller

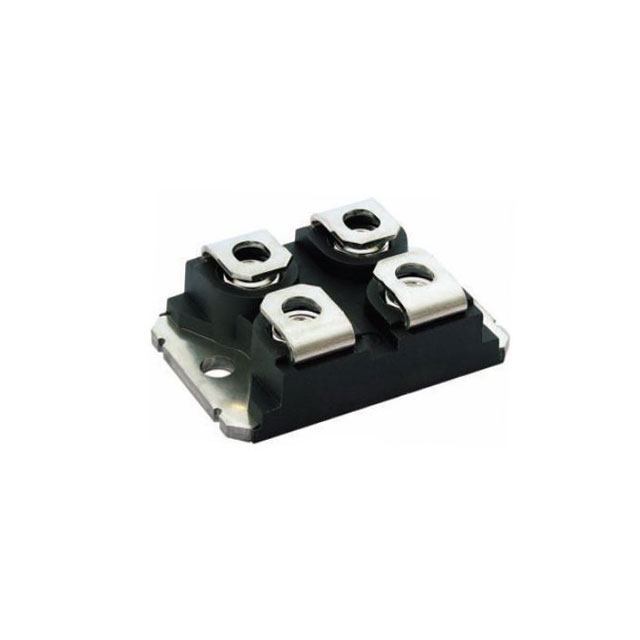

VS-GP250SA60S
IGBT MOD 600V 380A 893W SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-GP250SA60S
VS-GP250SA60S Hakkında
VS-GP250SA60S, Vishay tarafından üretilen 600V 380A kapasiteli IGBT transistör modülüdür. PT Trench teknolojisi ile tasarlanmış bu bileşen, yüksek akım anahtarlaması gerektiren endüstriyel uygulamalarda kullanılır. SOT-227-4 miniBLOC paketinde sunulan modül, chassis montajı için uygun olup maksimum 893W güç yönetebilir. Vce(on) değeri 1.3V (15V, 100A koşullarında) ile etkin enerji dağılımı sağlar. -40°C ile 150°C arasında çalışabilen cihaz, güç dönüştürme, motor kontrolü ve endüstriyel anahtarlama devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 380 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | PT, Trench |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 893 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 1.3V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
