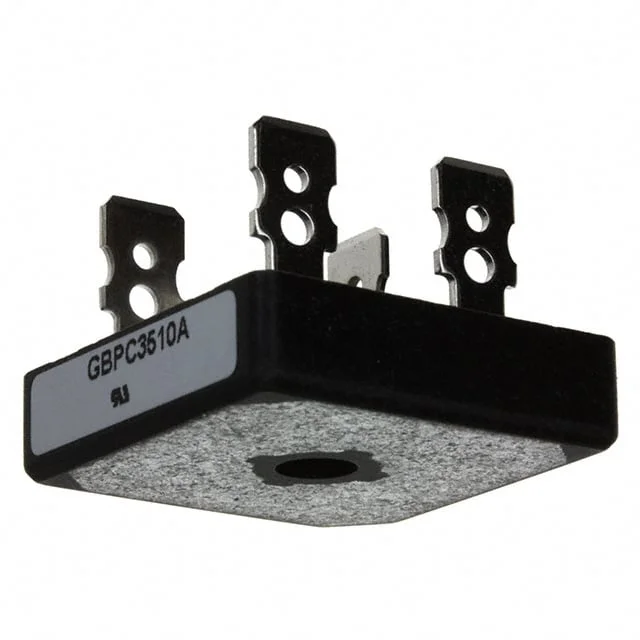

VS-GBPC3510A
BRIDGE RECT 1P 1KV 35A GBPC-A
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-GBPC3510
VS-GBPC3510A Hakkında
VS-GBPC3510A, Vishay tarafından üretilen tek fazlı bir köprü doğrultucudur. Standart doğrultma teknolojisine sahip bu bileşen, AC gerilimi DC gerilime çevirmek için kullanılır. 35 A ortalama doğrultulmuş akım kapasitesi ve 1 kV tepe ters gerilim değeri ile güç doğrultma katlarında yer alır. GBPC-A paket yapısında ve QC terminal bağlantı tipinde sunulur.
Bu komponent; güç kaynakları, akü şarj devreleri, endüstriyel ekipmanlar, motor sürücü giriş katları, inverter ön doğrultma bölümleri ve genel amaçlı AC-DC dönüşüm uygulamalarında kullanılabilir. -55°C ile 150°C bağlantı sıcaklığı aralığında çalışır. Ters kaçak akım değeri 1000 V altında 2 mA seviyesindedir.
Bu komponent; güç kaynakları, akü şarj devreleri, endüstriyel ekipmanlar, motor sürücü giriş katları, inverter ön doğrultma bölümleri ve genel amaçlı AC-DC dönüşüm uygulamalarında kullanılabilir. -55°C ile 150°C bağlantı sıcaklığı aralığında çalışır. Ters kaçak akım değeri 1000 V altında 2 mA seviyesindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 2 mA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-A |
| Part Status | Active |
| Supplier Device Package | GBPC-A |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 1 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
