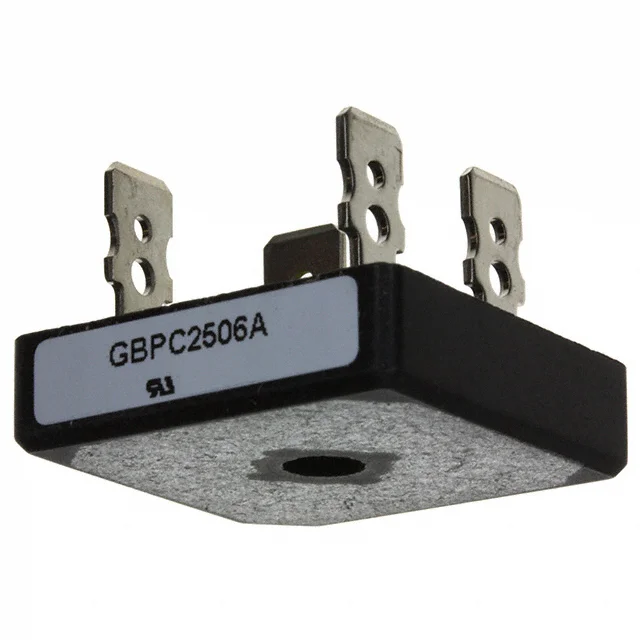

VS-GBPC2506A
BRIDGE RECT 1P 600V 25A GBPC-A
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-GBPC2506
VS-GBPC2506A Hakkında
VS-GBPC2506A, Vishay tarafından sunulan, tek fazlı AC girişin DC çıkışa dönüştürülmesi için kullanılan bir bridge rectifier bileşenidir. 600 V peak reverse voltage ve 25 A average rectified current değerine sahiptir. Standard teknoloji ile üretilen bu parça, GBPC-A package yapısında ve QC Terminal bağlantı tipinde sunulur. -55°C ile 150°C junction temperature aralığında çalışabilir. Güç kaynakları, endüstriyel ekipmanlar, batarya şarj devreleri, motor sürücü girişleri ve genel doğrultma uygulamalarında kullanılabilir. AC hattın tam dalga doğrultulmasında görev alır ve dört diyotlu köprü yapısını tek gövdede sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 2 mA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC-A |
| Part Status | Active |
| Supplier Device Package | GBPC-A |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
