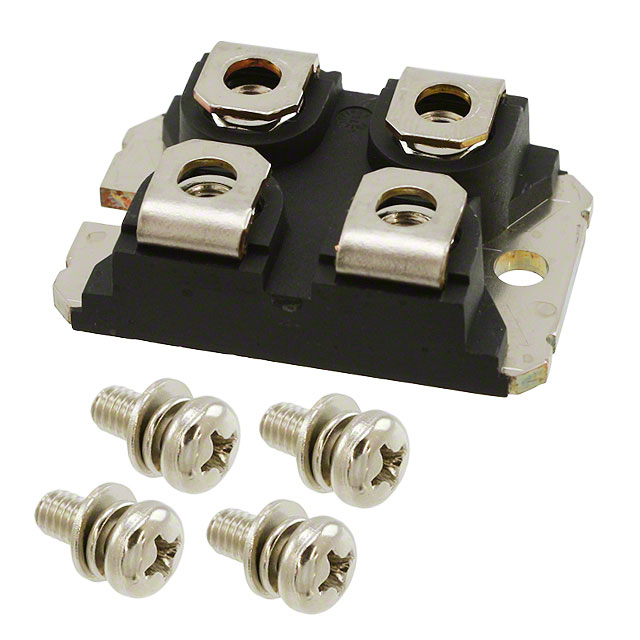

VS-GB90SA120U
IGBT MOD 1200V 149A 862W SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-GB90SA120U
VS-GB90SA120U Hakkında
VS-GB90SA120U, Vishay tarafından üretilen 1200V IGBT modülü olup, 149A kolektör akımı ve 862W maksimum güç kapasitesi ile çalışmaktadır. SOT-227-4 paketinde sunulan bu NPT tipi IGBT transistörü, 3.9V Vce(on) değeri ile düşük açılış gerilimi sağlar. Kolektör-emiter kapalı durum akımı maksimum 250µA olup, -40°C ile +150°C sıcaklık aralığında çalışabilmektedir. Chassis mount montaj tipi ile mekanik yapıya doğrudan sabitlenebilir. Yüksek gerilim uygulamalarında, elektrik motorları, güç kaynakları, şarj cihazları ve inverter devreleri gibi anahtarlama ve kontrol sistemlerinde kullanılır. Ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 149 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4 |
| Part Status | Obsolete |
| Power - Max | 862 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
