IGBT Transistörler - Modüller

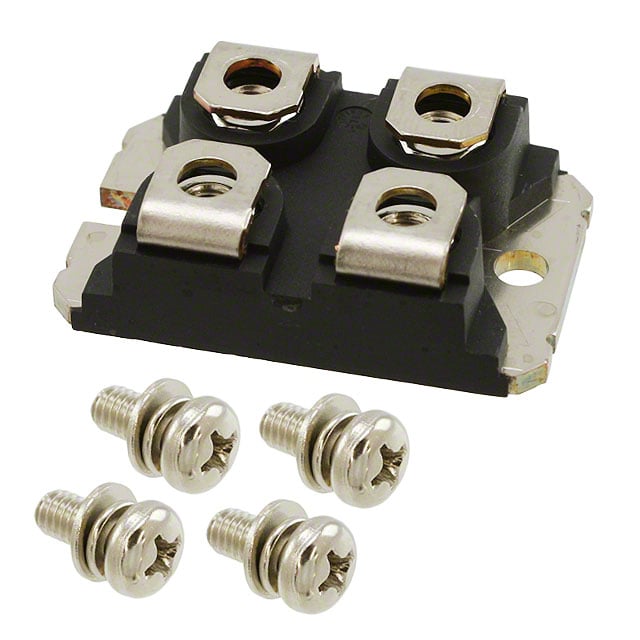

VS-GB90DA60U
IGBT MOD 600V 147A 625W SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-GB90DA60U
VS-GB90DA60U Hakkında
VS-GB90DA60U, Vishay tarafından üretilen 600V 147A kapasiteli NPT tipi IGBT modülüdür. SOT-227-4 kasa tipi ve chassis mount montaj yöntemi ile tasarlanmıştır. 625W maksimum güç dissipasyonu ile uygulanmaya hazırdır. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Vce(on) değeri 15V gate voltajında ve 100A collector akımında 2.8V'tur. Maksimum collector cutoff akımı 100µA olarak belirlenmiştir. Güç dönüştürme uygulamalarında, inverter devreleri, motor kontrol sistemleri ve AC/DC çevirici tasarımlarında kullanıma uygun bir komponenttir. Standart giriş konfigürasyonuna ve single konfigürasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 147 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | NPT |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4 |
| Part Status | Obsolete |
| Power - Max | 625 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
